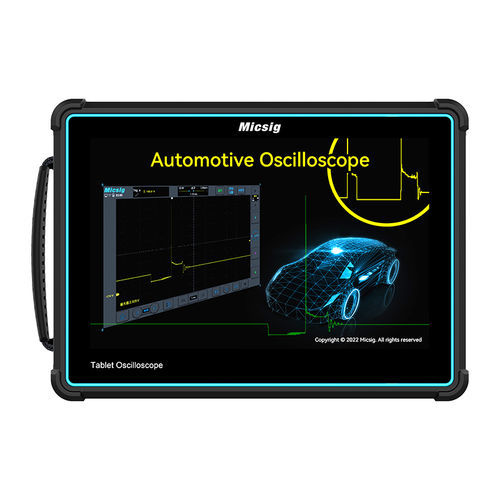

Analoges Oszilloskop ATO1004

analog / digitaltragbar4 Kanäle

Übersicht
Der ATO1004 ist ein leistungsfähiges Oszilloskop für die Fahrzeugdiagnose, entwickelt für professionelle Wartung und Fehlersuche an Fahrzeugen. Das Tablet-Oszilloskop bietet 100 MHz Bandbreite, 4 analoge Kanäle, bis zu 1 GSa/s Echtzeitabtastrate und eine Tiefenspeicher von 110 Mpts zur Erfassung komplexer Wellenformen. Ausgestattet mit einem 10,1-Zoll kapazitiven Touchdisplay (1280 x 800), einer integrierten 7,4 V / 7500 mAh Li‑ion Batterie und einem Android-basierten Betriebssystem mit 32 GB internem Speicher ist es für Werkstatt- und Außeneinsätze geeignet.

Hauptmerkmale

• Hohe Bandbreite & Mehrkanal: 100 MHz Bandbreite mit 4 analogen Kanälen für gleichzeitige Analyse moderner Fahrzeugsignale.
• Schnelle Abtastung & Tiefer Speicher: Bis zu 1 GSa/s Echtzeitabtastrate und 110 Mpts Speichertiefe für langzeitige, detaillierte Aufzeichnungen.
• Großes Touchdisplay: 10,1-Zoll TFT-LCD kapazitiver Touchscreen (1280 x 800) für klare Signalvisualisierung und intuitive Bedienung.
• Feldbetrieb mit langer Laufzeit: Integrierte 7,4 V, 7500 mAh Li‑ion Batterie für kontinuierliche Diagnosen ohne Netzanschluss.
• Professionelle Automotive-Presets: Vordefinierte Profile für Lade-/Startkreise; Sensoren (ABS, Nockenwelle, MAP, etc.); Aktuatoren (Injektoren, Kraftstoffpumpe, etc.); Zündsysteme (primär & sekundär); Fahrzeugsnetze (CAN, LIN, FlexRay).
• Erweiterte Analysetools: Serielle Bus-Triggerung und Dekodierung (UART, CAN, LIN, SPI, I²C), hardwarebasierte Filterung, 31 automatische Messungen, FFT und Cursor-Messungen.
• Konnektivität & Steuerung: Wi‑Fi, USB, HDMI-Ausgang und Fernsteuerung über PC-Software oder mobile App (Android/iOS) für flexiblen Datenaustausch.
• Robuste Bauweise & Mobilität: Kompaktes Design (~1,9 kg mit Batterie) mit ABS+TPU Schutz und vorinstalliertem Haltegurt für den Einsatz in Werkstatt und Außendienst.

Spezifikationen
Modell: ATO1004
Serie: ATO Series
Analoge Kanäle: 4
Bandbreite: 100 MHz
Echtzeit-Abtastrate: bis zu 1 GSa/s
Speichertiefe: 110 Mpts
Anstiegszeit: ≤3,5 ns
Display: 10,1-Zoll TFT-LCD kapazitiver Touchscreen
Displayauflösung: 1280 x 800
Batterie: 7,4 V, 7500 mAh Li‑ion (integriert)
Interner Speicher: 32 GB
Betriebssystem: Android-basiert
Gewicht: ca. 1,9 kg (mit Batterie)
Schutz: Gehäuse ABS + TPU; vorinstallierter Handschlaufe
Automotive-Presets: Lade-/Startkreise; Sensoren (ABS, Nockenwelle, MAP, etc.); Aktuatoren (Injektoren, Kraftstoffpumpe, etc.); Zündsysteme; Fahrzeugsnetze (CAN, LIN, FlexRay)
Analyse & Messungen: Trigger/Dekodierung serieller Busse (UART, CAN, LIN, SPI, I²C), Hardwarefilterung, 31 automatische Messungen, FFT, Cursor
Konnektivität: Wi‑Fi, USB, HDMI-Ausgang, Fernsteuerung via PC/ Mobil-App
