Analoges Oszilloskop Oscillograph ETO3504

tragbar4 Kanälefür PC

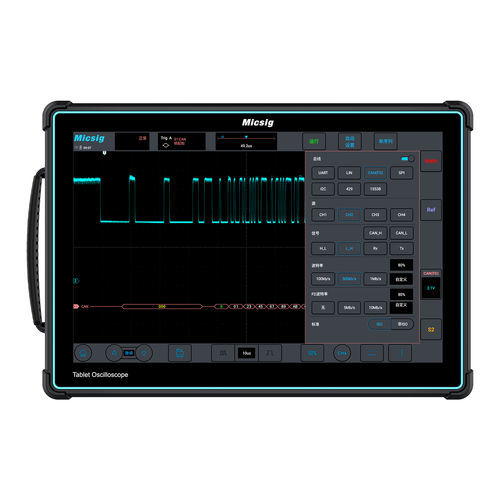

Das Micsig ETO3504 ist ein Tablet-Oszilloskop für Labor- und Feldmessungen, das ein 14-Zoll-Blendschutz-Touchdisplay mit hoher Bandbreite, großer Speichertiefe und mobiler Einsatzfähigkeit für effiziente Signalanalyse kombiniert.

Kurzbeschreibung

• Entwickelt für Labor- und Vor-Ort-Diagnosen im Tablet-Formfaktor mit eingebautem Akku für den mobilen Einsatz.
• Benutzeroberfläche: 14-Zoll-Blendschutz-Touchscreen mit Micsig Sigtest OS für intuitive Bedienung.
• Mobile Merkmale: integrierter Li‑ion-Akku und Power-Lock-Design; VESA 75 × 75 mm Montagekompatibilität für flexible Platzierung.

Hauptmerkmale

• 4 Analogkanäle, 350 MHz Bandbreite, 3 GSa/s Echtzeitabtastrate und 360 Mpts Speichertiefe für präzise Erfassung komplexer Signale.
• Sehr hohe Wellenform-Erfassungsrate bis zu 230.000 wfms/s und segmentierter Speicher für bis zu 10.000 Ereignisse zur Erkennung intermittierender Ereignisse.
• Umfangreiche Analysewerkzeuge und Filter mit Unterstützung für Hochpass-/Tiefpassfilter.
• Fernsteuerung über PC- und mobile Apps für flexible Testaufbauten.

Unterstützte serielle Busdekodierung

• RS-232 / RS-422 / RS-485 / UART
• CAN, CAN FD, LIN
• SPI, I²C
• ARINC-429, MIL-STD-1553B

Technische Daten

• Hersteller: Micsig
• Modell: ETO3504
• Analoge Kanäle: 4
• Bandbreite: 350 MHz
• Echtzeitabtastrate: 3 GSa/s
• Speichertiefe: 360 Mpts
• Display: 14-Zoll-Blendschutz-Touchscreen, 1920 × 1200 Pixel
• Batterie: 7,4 V / 13 500 mAh Li‑ion (integriert)
• Wellenform-Erfassungsrate: bis zu 230.000 wfms/s
• Segmentierter Speicher: bis zu 10.000 Ereignisse
• Rauschboden: < 90 μVrms
• VESA-Montage: 75 mm × 75 mm
• Besondere Merkmale: Hochpass-/Tiefpassfilter-Unterstützung, Power-Lock-Design, Fernsteuerung (PC/mobile)
