Oszilloskop / analog / digital SATO1004

tragbar4 Kanälecomputergesteuert

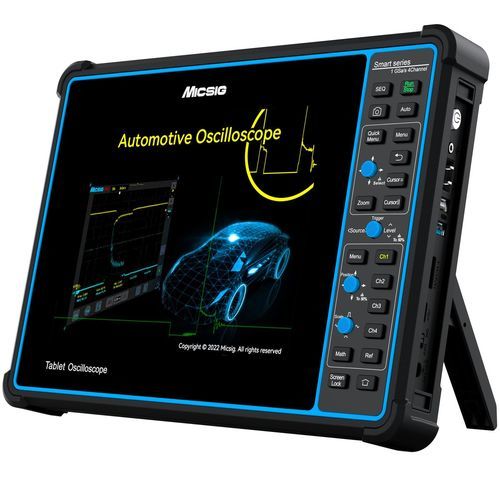

Produktübersicht Das Micsig SATO1004 ist ein Automotive-Tablet-Oszilloskop für Fahrzeugsdiagnose und automobiltechnische elektrische Prüfungen. Es vereint fahrzeugspezifische Voreinstellungen, Hochgeschwindigkeits-Wellenformaufzeichnung und großen Speicher für Prüfungen von Lade-/Startkreisen, Sensoren und Aktoren, Zündungsanalyse und Netzwerkfehlerdiagnose.

Hauptmerkmale

• Automotive-Diagnose: vorkonfigurierte Presets für Lade-/Startkreise, Sensoren, Aktoren und Zündsysteme; integrierte Fahrzeugnetzwerk‑Analyse.
• Oszilloskop‑Leistung: 100 MHz Bandbreite, 4 analoge Kanäle, bis zu 1 GSa/s Abtastrate, 70 Mpts Speichertiefe und bis zu 130.000 wfms/s Erfassungsrate.
• Busdekodierung: CAN, CAN FD, LIN, FlexRay und K‑Line für umfassende Netzwerkdiagnose.
• Tablet-Touchbedienung: 8‑Zoll kapazitiver Touchscreen, 800 × 600 Auflösung mit reaktionsschnellem Touch‑Algorithmus.
• Android‑Plattform: Android OS mit 32 GB internem Speicher zur App‑Installation und flexiblen Datenverwaltung.
• Mehrere Steuerungsoptionen: Wi‑Fi Remote, PC‑Software und SCPI‑Programmierunterstützung.
• Tragbares Feldgerät‑Design: weicher TPU‑Schutz, 7.500 mAh Akku (~5 Stunden Laufzeit) und ca. 1,9 kg Gewicht für Vor‑Ort‑Diagnosen.
• Hardware‑Filterung: integrierter Tiefpass‑Bandbreitenfilter reduziert Signalstörungen.

Spezifikationen

• Modell: SATO1004
• Analoge Kanäle: 4
• Bandbreite: 100 MHz
• Echtzeit-Abtastrate: bis zu 1 GSa/s
• Speichertiefe: 70 Mpts
• Wellenformerfassungsrate: bis zu 130.000 wfms/s
• Anstiegszeit: ≤ 3,5 ns
• Display: 8‑Zoll kapazitiver Touchscreen, 800 × 600 Auflösung
• Betriebssystem: Android
• Interner Speicher: 32 GB
• Akkukapazität: 7.500 mAh Lithium‑Ion, ≈ 5 Stunden Laufzeit
• Schutzhülle: weicher TPU‑Schutz
• Automotive‑Busdekodierung: CAN, CAN FD, LIN, FlexRay, K‑Line
• Zusatzfunktionen: Kombinationstest (Multi‑Signal‑Korrelation), integrierter Tiefpass‑Hardwarefilter
• Schnittstellen: Wi‑Fi Remote, PC‑Softwaresteuerung, SCPI‑Programmierung, HDMI‑Ausgang, USB 3.0 Host, USB Type‑C
• Gewicht: ≈ 1,9 kg (netto)
