Spannungsverstärker AMC0230D

differentialMessIsolation

Kurzbeschreibung
Die AMC0x30D‑Familie bietet präzise galvanisch isolierte Verstärker mit ±1 V Hochimpedanz‑Eingang und festem Differenzausgang. Das Bauteil ist für die Messung von Spannungen aus hochohmigen Quellen (z. B. Widerstandsteiler) optimiert und liefert ein differenzielles Ausgangssignal, das gegenüber Masseverschiebungen unempfindlich ist und die Signalübertragung über lange Strecken ermöglicht.

Wichtige Parameter

• Gerätetyp: Spannungserfassung
• Eingangsbereich (pk‑pk): ±1 V
• Ausgangstyp: Differenziell, fester Gain 2 V/V
• Eingangsimpedanz: 2,4 GΩ (typ.)
• Isolationsklasse: Basic (AMC0230D)
• Isolationsfestigkeit (VISO): 3000 Vrms (D‑Gehäuse)
• Arbeitsisolationsspannung (VIOWM): 800 Vrms
• Transiente Isolationsspannung (VIOTM): 4250 Vpk
• CMTI (min): 150 kV/µs (≈150 V/ns)
• Sicherheitsabstände (min) Creepage / Clearance: 4 mm
• Betriebstemperatur: −40 °C bis +125 °C

Merkmale

• Linearer Eingangsbereich ±1 V
• Sehr hohe Eingangsimpedanz (~2,4 GΩ) zur Minimierung der Belastung der Quelle
• Versorgungsbereich: VDD1 = 3,0–5,5 V; VDD2 = 3,0–5,5 V
• Fester Verstärkungsfaktor: 2 V/V
• Differenzausgang, unempfindlich gegen Masseverschiebungen
• Niedrige DC‑Fehler:
  • Offsetfehler: ±0,8 mV (max)
  • Offsetdrift: ±10 µV/°C (max)
  • Gain‑Fehler: ±0,25 % (max)
  • Gain‑Drift: ±40 ppm/°C (max)
  • Nichtlinearität: ±0,025 % (max)
• Hohe CMTI: 150 V/ns (min)
• Niedrige EMI: erfüllt CISPR‑11 und CISPR‑25
• Sicherheitszertifikate: DIN EN IEC 60747‑17 (VDE 0884‑17), UL1577

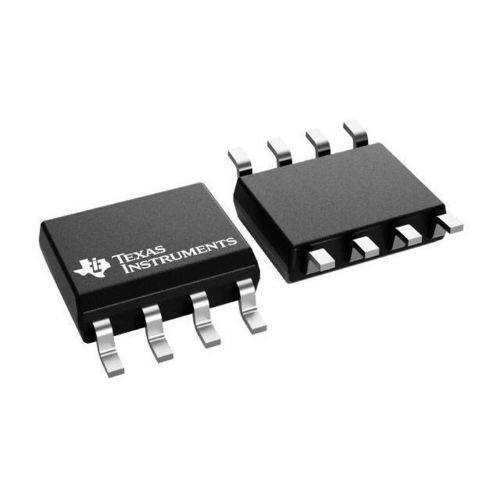

• Gehäuseoptionen: 8‑pol. SOIC (D), breit und schmal

Verfügbare Medien (Beschreibungen)
Typische Anwendungsabbildung verfügbar. Empfohlenes Layoutbild verfügbar. Gehäuseabbildung verfügbar (D, 8‑pol.).

Technische Spezifikationen

• Modellreihe: AMC0x30D
• Fester Gain: 2 V/V
• Input offset (max): 0,008 V (8 mV)
• Offsetdrift (typ): 1 µV/°C
• VISO (Withstand): 3000 Vrms (basic, D‑Gehäuse)
• VIOTM (transient): 4250 Vpk
• VIOWM (working): 800 Vrms
• Min. Creepage/Clearance: 4 mm
• Gehäusefläche (Beisp.): 29,4 mm² (≈4,9 x 6 mm)
• Betriebstemperatur: −40 °C bis +125 °C
