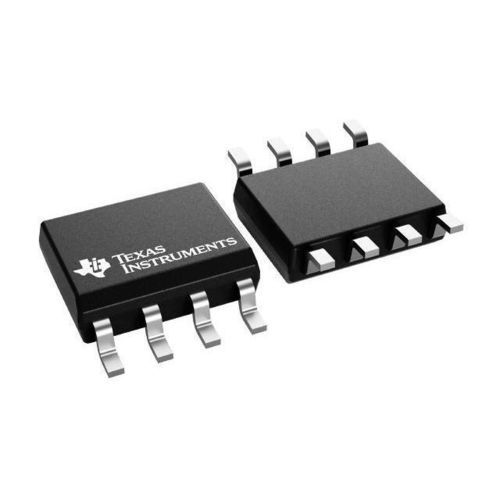

Betrieb Verstärker TLV9062

analogMiniaturFiltrierung

Kurzbeschreibung
Der TLV9062 ist ein dualer Niederspannungs-Operationsverstärker mit Rail-to-Rail-Eingang und -Ausgang, ausgelegt für Betriebsspannungen von 1,8 V bis 5,5 V. Er eignet sich für kompakte, kostenbewusste Anwendungen, die kapazitive Lasten antreiben und Varianten mit sehr niedrigem Ruhezustrom benötigen.

Wesentliche Merkmale

• Dualer Operationsverstärker (TLV9062) mit Rail-to-Rail Ein-/Ausgang
• Versorgungsspannung: 1,8 V bis 5,5 V
• Für kompakte, kostensensible Niederspannungsanwendungen ausgelegt
• Shutdown-Versionen verfügbar (TLV906xS) mit typ. Standby <1 µA

Eigenschaften

• Rail-to-Rail Ein- und Ausgang
• Niedrige Eingangsoffsetspannung: ±0,3 mV (typ.)
• Einheitsverstärkungsbandbreite: 10 MHz
• Niedriges Breitbandrauschen: ~10 nV/√Hz
• Sehr geringer Eingangsbiasstrom: 0,5 pA (typ.)
• Niedriger Ruhestrom: 538 µA pro Kanal (typ.)
• Einheitsverstärkungsstabil; keine Phasenumkehr bei Übersteuerung
• Interner RFI/EMI-Filter
• Resistive Open-Loop Ausgangsimpedanz erleichtert Stabilisierung mit kapazitiven Lasten
• Erweiterter Betriebstemperaturbereich: –40 °C bis 125 °C

Parameter (Auszug, typ./max./min.)
Anzahl Kanäle: 2
Gesamtversorgungsspannung (max): 5,5 V
Gesamtversorgungsspannung (min): 1,8 V
Rail-to-Rail: Ein, Aus
GBW (typ): 10 MHz
Slew rate (typ): 6,5 V/µs
Vos bei 25 °C (max): 1,6 mV
Iq pro Kanal (typ): 0,538 mA (538 µA)
Vn bei 1 kHz (typ): 16 nV/√Hz
Betriebstemperaturbereich: -40 °C bis 125 °C
Offsetdrift (typ): 0,53 µV/°C
CMRR (typ): 103 dB
Iout (typ): 0,05 A
Architektur: CMOS
Typische kapazitive Last: 100 pF (Konstruktionsziel)

Beschreibung
Die TLV906x-Familie (TLV9061 Single, TLV9062 Dual, TLV9064 Quad) ist für den Niederspannungsbetrieb optimiert und liefert dabei Leistungen, die mit ähnlichen TI-Bauteilen vergleichbar sind. Die Familie unterstützt das Treiben kapazitiver Lasten (100 pF typisch) und lässt sich durch die resistive Open-Loop Ausgangsimpedanz leichter mit größeren kapazitiven Lasten stabilisieren. TLV906xS-Varianten bieten eine Shutdown-Funktion für extrem niedrigen Standby-Strom. Verschiedene Gehäuseoptionen sind verfügbar, darunter Mikrogehäuse (X2SON, X2QFN) und industrieweite Standardgehäuse (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).

Technische Daten

• Modell: TLV9062 (Dual)
• Versorgungsspannungsbereich: 1,8 V bis 5,5 V
• Einheitsverstärkungsbandbreite: 10 MHz (typ.)
• Slew rate: 6,5 V/µs (typ.)
• Eingangs-Offsetspannung (typ): ±0,3 mV; max angegeben 1,6 mV
• Ruhestrom: ~538 µA pro Kanal (typ.)
• Eingangsrauschen (1 kHz): ~16 nV/√Hz (typ.)
• Betriebstemperatur: -40 °C bis +125 °C
• Rail-to-Rail Ein- und Ausgang
• Integrierter RFI/EMI-Filter; Shutdown-Option mit Standby <1 µA (TLV906xS)
• Architektur: CMOS; CMRR (typ.) 103 dB
• Typischer Ausgangsstrom: 0,05 A
