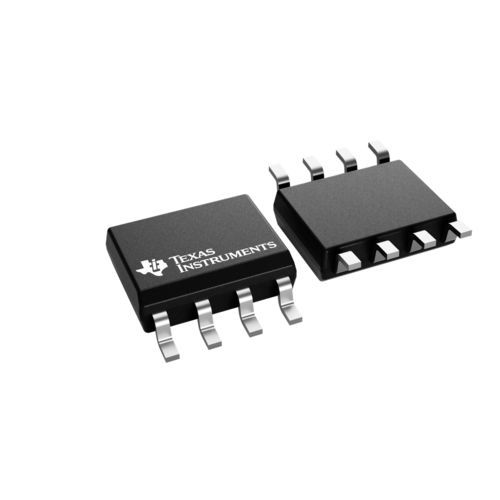

Strommessfühler Integrierte Schaltung / Shunt INA219

Leiterplattenfür LeiterplattenPCB

Übersicht Der INA219 ist ein Strom-Shunt- und Leistungsmonitor mit einer I2C- oder SMBus-kompatiblen Schnittstelle. Das Bauteil misst die Shunt-Spannungsdifferenz und die Bus-Versorgungsspannung mit programmierbaren Umwandlungszeiten und digitaler Filterung. Ein programmierbarer Kalibrierwert und ein interner Multiplikator ermöglichen direkte Stromangaben in Ampere; ein zusätzlicher Multiplikatorregister berechnet Leistung in Watt. Die I2C/SMBus-Schnittstelle bietet 16 programmierbare Adressen. Der INA219 ist in den Genauigkeitsklassen A und B verfügbar (B = höhere Genauigkeit). Messbereich des Shunts: 0 bis 26 V. Versorgung: 3 bis 5,5 V Einzelversorgung, maximaler Versorgungstrom 1 mA. Betriebstemperatur: −40 °C bis 125 °C.

Wesentliche Merkmale

• Erfasst Busspannungen von 0 bis 26 V
• Gibt Strom, Busspannung und Leistung aus
• 16 programmierbare I2C/SMBus-Adressen
• Hohe Genauigkeit bis zu 0,5 % (INA219B)
• Programmierbare Umwandlungszeiten und digitale Filter
• Kalibrierregister für direkte Stromablesung in Ampere
• Verfügbar in SOT-23-8 und SOIC-8 Gehäusen

Technische Spezifikationen

• Gleichtaktspannung (max): 26 V
• Gleichtaktspannung (min): 0 V
• Digitale Schnittstelle: I2C, SMBus
• Auflösung: 12 Bit
• Eingangs-Offset (±) (max): 50 µV, 100 µV (je nach Klasse)
• Eingangs-Offset-Drift (±) (max): 0,5 µV/°C
• Eingangs-Offset-Drift (±) (typ): 0,1 µV/°C
• Spannungsverstärkung (V/V): 0,125, 0,25, 0,5, 1
• CMRR (min): 100 dB
• Versorgungsspannung (max): 5,5 V
• Versorgungsspannung (min): 3 V
• Versorgungsstrom Iq (max): 1 mA
• Verstärkungsfehler (%): 0,3, 0,5
• Drift des Verstärkungsfehlers (±) (max): 83, 167 ppm/°C
• Funktionen: bidirektionale Messung, integrierter Leistungsmonitor, programmierbare Verstärkung
• Anzahl der Kanäle: 1
• Genauigkeit der Leistungs-messung: 0,8 %, 1 % (je nach Klasse/Konfiguration)
• Einordnung: Katalog
• Betriebstemperaturbereich: -40 bis 125 °C

Anwendungen

• Leistungsmanagement und Überwachung
• Strom- und Leistungs-messung in batteriebetriebenen Systemen
• Energieverbrauchs- und Effizienzüberwachung
• Mess-Frontends für Schutz und Abrechnung
