F&E-Messuhr LM393

Hochpräzision

Übersicht
Der LM393 ist ein dualer Spannungsvergleicher (B‑Versionen verfügbar: LM393B / LM2903B) mit zwei unabhängigen Vergleicherkanälen, ausgelegt für den Betrieb an einer einzigen Versorgung über einen weiten Spannungsbereich. Die B‑Versionen bieten verbesserte Offset‑Werte, geringere Eingangs‑ und Versorgungsströme, reduzierte Verzögerungszeiten und erhöhte ESD‑Robustheit (2 kV HBM) durch spezielle ESD‑Klemmen. Der Ruhestrom ist weitgehend unabhängig von der Versorgungsspannung.

Hauptmerkmale

• Duale Spannungsvergleicher‑Baustein (LM393‑Familie); B‑Versionen (LM393B, LM2903B) verfügbar
• Verbesserungen der B‑Version:
  • Maximale Nennspannung bis zu 38 V
  • ESD‑Bewertung (HBM): 2 kV
  • Niedrige Eingangsoffsetspannung (typ. bis 0,37 mV)
  • Niedriger Eingangs‑Biasstrom (typ. ≈3,5 nA)
  • Niedriger Versorgungsstrom (≈200 µA pro Vergleicher für B‑Version)
  • Schnellere Ansprechzeit (≈1 µs in B‑Version)
  • In kleinem WSON 2 x 2 mm Gehäuse für ausgewählte Varianten verfügbar
• Drop‑in Ersatz für LM293, LM393 und LM2903 (A‑ und V‑Grades)
• Gleichtaktbereich des Eingangs schließt Masse ein; differentieller Eingangsbereich bis ±38 V (variantenabhängig)
• Open‑Collector / Open‑Drain Ausgänge, kompatibel zu TTL, MOS und CMOS

Technische Parameter
Anzahl Kanäle: 2
Ausgangstyp: Open‑Collector / Open‑Drain
Propagation delay (typ): 1,3 µs (B‑Version ≈1 µs)
Versorgungsspannungsbereich: 2 V (min) – 36 V (typ max); B‑Version ggf. bis 38 V
Ruhestrom pro Vergleicher (typ): 0,225 mA (Tabelle) / ≈200 µA für B‑Version angegeben
Eingangs‑Offset (Vos) bei 25 °C (max): 5 mV (B‑Version deutlich geringer ≈0,37 mV)
Eingangs‑Biasstrom (max): 50 nA (B‑Version typ. ≈3,5 nA)
VICR min–max: 0 V – 34,5 V
Betriebstemperatur: 0 °C bis 70 °C
ESD (HBM): 2 kV (B‑Version)

Gehäuseoptionen
PDIP (P) | 8 Pins | Fläche ≈92,51 mm² (9,81 x 9,43 mm)

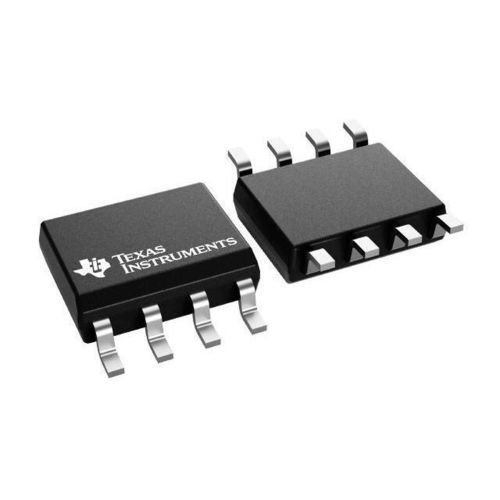

SOIC (D) | 8 Pins | Fläche ≈29,4 mm² (4,9 x 6 mm)
SOP (PS) | 8 Pins | Fläche ≈48,36 mm² (6,2 x 7,8 mm)
TSSOP (PW) | 8 Pins | Fläche ≈19,2 mm² (3 x 6,4 mm)
VSSOP (DGK) | 8 Pins | Fläche ≈14,7 mm² (3 x 4,9 mm)
WSON (Auswahl) | Winziges 2 x 2 mm Gehäuse (ausgewählte Varianten)

Anwendungen und Hinweise

• Schwellwertdetektion, Pegelwandlung und allgemeine Spannungsvergleiche in elektronischen und industriellen Systemen
• Geeignet bei Bedarf an niedrigen Versorgungsströmen und Einzelversorgungsbetrieb
• Vor Austausch die Datenblätter der B‑Version prüfen, um verbesserte Parameter und erweiterte Grenzwerte sicherzustellen
