F&E-Messuhr TLV3201

Produktübersicht
Der TLV3201 ist ein einkanaliger Push-Pull-Komparator mit schneller Reaktionszeit (typ. 40 ns) und sehr niedrigem Ruhestrom (typ. 40 µA). Er bietet rail-to-rail Eingänge, geringe Eingangs-Offsetspannung und starke Ausgangstreiber in kompakten Gehäusen. Spezifiziert für den industriellen Temperaturbereich (−40°C bis 125°C), verfügbar in 5-poligen SOT-23 (DBV) und 5-poligen SC70 (DCK) Gehäusen.

Merkmale

• Niedrige Propagationsverzögerung: 40 ns (typ.)
• Niedriger Ruhestrom: 40 µA pro Kanal (typ.)
• Eingangs-Gemeinschaftsmodusbereich reicht ~200 mV über die Rails hinaus (rail-to-rail)
• Niedrige Eingangs-Offsetspannung: 1 mV (typ.)
• Push-Pull-Ausgänge mit hoher Treiberfähigkeit
• Versorgungsspannungsbereich: 2,7 V bis 5,5 V
• Betriebstemperaturbereich: −40°C bis 125°C
• Verfügbar in kleinen Gehäusen: 5-pol SC70, 5-pol SOT-23 (und 8-pol Varianten für Dual-Versionen)

Gehäuseinformationen

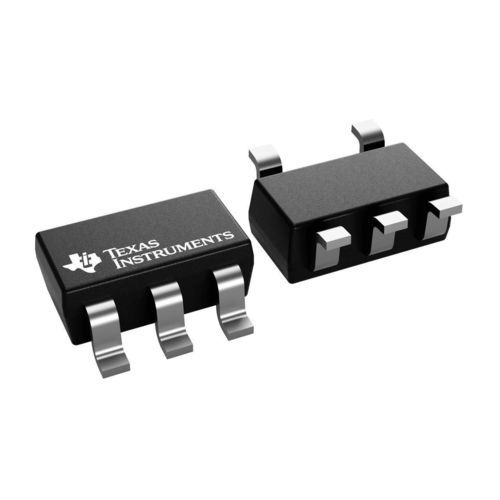

5-pol SOT-23 (DBV): 5 Pins — 8,12 mm² (2,9 x 2,8 mm)
5-pol SC70 (DCK): 5 Pins — 4,2 mm² (2,0 x 2,1 mm)

Beschreibung
Der TLV3201 kombiniert hohe Geschwindigkeit und niedrigen Stromverbrauch in sehr kleinen Bauformen und eignet sich für Anwendungen, die schnelle Schwellwert-Erkennung bei minimalem Standby-Verbrauch erfordern. Typische Einsatzfelder: batteriebetriebene Sensorik, Pegelerkennung, Signalaufbereitung und schnelle Komparatorstufen in Steuerungssystemen. Das Bauteil lässt sich einfach integrieren und toleriert Eingangssignale nahe den Versorgungsschienen.

Technische Daten

• Anzahl der Kanäle: 1
• Ausgangstyp: Push-Pull
• Propagationsverzögerungszeit: 0,04 µs (40 ns typisch)
• Versorgungsspannung (Vs) min: 2,7 V
• Versorgungsspannung (Vs) max: 5,5 V
• Ruhestrom (Iq) pro Kanal (typ.): 0,04 mA (40 µA)
• Eingangs-Offsetspannung (typ.): 1 mV; Vos (max) bei 25°C: 5 mV
• Eingangs-Biasstrom (±) (max): 0,05 nA
• Eingangs-Gemeinschaftsmodusbereich: erstreckt sich ~200 mV über jede Rail hinaus (VICR min: -0,2 V; VICR max: 5,7 V)
• Betriebstemperaturbereich: -40°C bis 125°C
