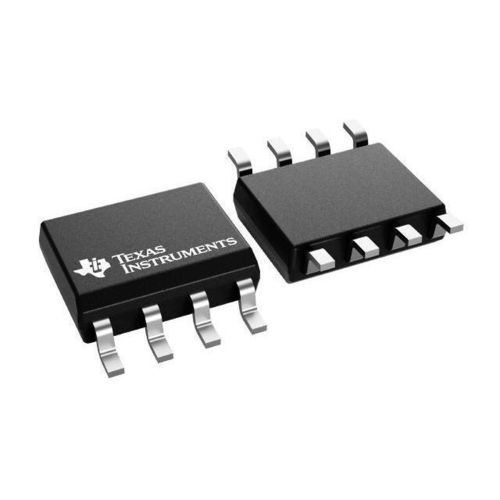

Audio-Verstärker OPA2134

Betriebanalog2-Kanal

Produktübersicht
Der OPA2134 ist ein dualer FET‑Eingangs-Audio-Operationsverstärker der OPAx134‑Familie, ausgelegt für Anwendungen mit niedriger Verzerrung und geringem Rauschen. Er verfügt über eine echte FET‑Eingangsstufe, großen Ausgangsschwenk (bis ~1 V von den Schienen), Unity‑Gain‑Stabilität und stabiles Verhalten bei kapazitiven Lasten. Erhältlich in Single-, Dual‑ und Quad‑Varianten sowie in PDIP, SOIC und SO‑14. SPICE‑Macromodelle und Referenzdesigns stehen für die Auslegungsprüfung zur Verfügung.

Hauptmerkmale

• Burr-Brown™ Audio; FET‑Eingangsarchitektur optimiert für Audio
• Ultra‑geringe Verzerrung: THD+N typ. 0,00008 % bei 1 kHz
• Niedriges Rauschen: Vn typ. 8 nV/√Hz bei 1 kHz
• Echte FET‑Eingangsstufe: geringer Eingangsvorstrom (IB ≈ 5 pA typ.)
• Hohe Geschwindigkeit: Slew‑Rate typ. 20 V/µs; GBW typ. 8 MHz
• Breiter Versorgungsbereich: Single‑ oder Dual‑Betrieb, ±2,5 V bis ±18 V (Gesamtversorgung 5 V bis 36 V)
• Unity‑Gain‑stabil; geringe Übersprechung in Dual/Quad durch unabhängige Kanaltechnik

Produktdetails
Das Bauteil ist in Unity‑Gain stabil und für den Betrieb von –40 °C bis +85 °C spezifiziert. Dual‑ und Quad‑Versionen nutzen unabhängige Kanäle zur Minimierung von Crosstalk und zur Erhaltung stabiler dynamischer Eigenschaften unter verschiedenen Lastbedingungen, einschließlich hoher kapazitiver Lasten. Übliche Gehäuse: 8‑Pin PDIP und SOIC für Single/Dual; SO‑14 für Quad. SPICE‑Modelle und Referenz‑Simulationsdateien (PSpice/TINA‑TI) unterstützen die System‑Level‑Validierung.

Technische Spezifikationen

• Anzahl Kanäle: 2 (Dual)
• Gesamtversorgungsspannung (min): 5 V
• Gesamtversorgungsspannung (max): 36 V
• Gain‑Bandwidth Product (GBW, typ.): 8 MHz
• Slew‑Rate (typ.): 20 V/µs
• Rail‑to‑rail: Nein
• Eingangs‑Offsetspannung Vos (max, 25 °C): 2 mV
• Ruhestrom pro Kanal (typ.): 4 mA
• Eingangsspannungsrauschen Vn bei 1 kHz (typ.): 8 nV/√Hz
• THD+N bei 1 kHz (typ.): 0,00008 %
• Ausgangsstrom Iout (typ.): 0,04 A
• Architektur: FET‑Eingang (JFET)
• CMRR (typ.): 100 dB
• Eingangs‑Biasstrom (max): 100 pA
• Betriebstemperaturbereich: –40 °C bis +85 °C
