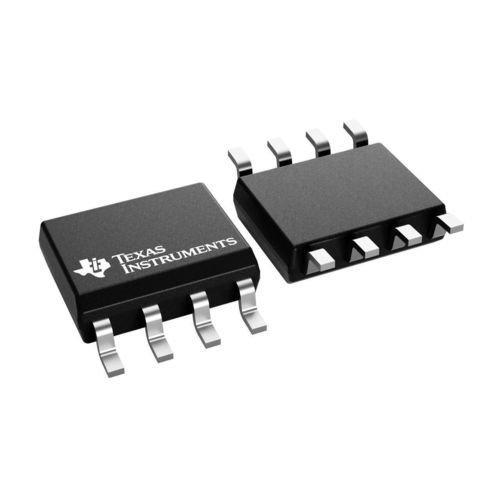

Analoger Chip OPA2333

2-Kanal

Übersicht
Der OPA2333 ist ein dualer Zero‑Drift CMOS‑Operationsverstärker, der eine proprietäre Auto‑Kalibrierung nutzt, um sehr niedrige Offsetspannungen (10 µV max.) und nahezu keine Drift über Zeit und Temperatur zu erreichen. Er ist für Niederspannungs‑ und Niedrigstrom‑Anwendungen ausgelegt und bietet hochohmige Eingänge mit einem Gleichtaktbereich etwa 100 mV über den Rails sowie Rail‑to‑Rail Ausgänge, die sich innerhalb von ≈50 mV an die Rails anschwingen.

Familienbeschreibung
Die OPAx333‑Familie vermeidet das für komplementäre Eingangsstufen typische Crossover und erhält so die differentielle Linearität beim Ansteuern von ADCs. OPA333 (single) und OPA2333 (dual) sind in mehreren kleinen Gehäusen erhältlich; alle Varianten sind für −40 °C bis 125 °C spezifiziert und unterstützen 1,8 V bis 5,5 V (Single‑ oder Dual‑Supply).

Hauptmerkmale

• Sehr niedrige Offsetspannung: 10 µV (max)
• Nahezu keine Offset‑Drift: 0,05 µV/°C (max)
• Niederfrequenzrauschen (0,01–10 Hz): 1,1 µVpp
• Niedriger Ruhestrom: 17 µA pro Kanal (typ)
• Betriebsspannung: 1,8–5,5 V
• Rail‑to‑Rail Ein‑/Ausgang
• Hohe Eingangsimpedanz und erweiterter Gleichtaktbereich
• Verfügbar in mikro‑Gehäusen (VSON, SOIC, VSSOP, SC70, SOT‑23)

Ausgewählte Parameter

• Kanäle: 2 (dual)
• Versorgungsspannung: 1,8 V bis 5,5 V
• Vos (25 °C, max): 10 µV
• Offset‑Drift (typ): 0,02 µV/°C
• Eingangsruhezustrom (max): 200 pA
• GBW (typ): 0,35 MHz
• Slew‑Rate (typ): 0,16 V/µs
• Ruhestrom pro Kanal (typ): 17 µA
• Spannungsrauschen Vn @1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Ausgangsstrom Iout (typ): 5 mA
• Betriebstemperaturbereich: −40 °C bis 125 °C
• Architektur: CMOS, Auto‑Kalibrierung für Zero‑Drift
• Eingangs‑Gleichtakt‑Headroom: ≈ −0,1 V / +0,1 V gegenüber den Rails
• Ausgangs‑Swing‑Headroom: ≈ ±0,03–0,05 V zu den Rails

Gehäusebeispiele
Typische Gehäuse: 8‑pin VSON (3×3 mm), 8‑pin SOIC, 8‑pin VSSOP; OPA333 auch in 5‑pin Gehäusen (SOT‑23, SC70).

Anwendungsgebiete

• Präzisions‑Sensorfrontends mit geringem Stromverbrauch
• ADC‑Treiberstufen, die niedrigen Offset und geringe Drift erfordern
• Batteriebetriebene und Niederspannungs‑Systeme
• Präzisionsverstärkung in platzbeschränkten Designs

Technische Daten

• Modell: OPA2333 (dual, Zero‑Drift)
• Kanäle: 2
• Versorgung: 1,8–5,5 V
• Vos (max, 25 °C): 10 µV
• Offset‑Drift (typ): 0,02 µV/°C
• Iq pro Kanal (typ): 17 µA
• Eingangsruhezustrom (max): 200 pA
• GBW (typ): 0,35 MHz
• Vn @1 kHz (typ): 55 nV/√Hz
• CMRR (typ): 130 dB
• Slew‑Rate (typ): 0,16 V/µs
• Iout (typ): 5 mA
• Betriebstemperatur: −40 °C bis 125 °C
• Gehäuse (Beispiele): SOIC 8‑pin, VSON 8‑pin (3×3 mm), VSSOP 8‑pin, SOT‑23, SC70
