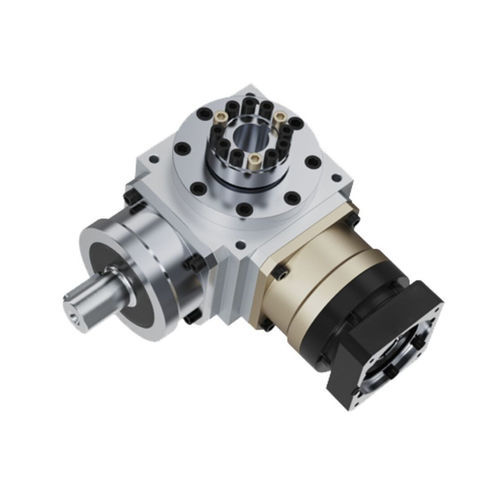

Getriebe mit Spiralkegel-Drehmoment NT series

rechtwinkligmit Hohlwelle1 - 5 Nm

● EinleitungEin rechtwinkliges Spiralkegelradgetriebe mit Bohrung verfügt über eine Eingangswelle mit einer Bohrung und einer Anschlussflanschplatte für die direkte Motorkupplung. Die An- und Abtriebswellen sind in einem 90-Grad-Winkel angeordnet, wobei die Kraftumlenkung über Getriebemechanismen wie Spiralkegelräder oder Kegelräder erfolgt. Das Kerndesign konzentriert sich auf die Optimierung des Raumwirkungsgrads und eignet sich daher für industrielle Automatisierungsanlagen, CNC-Werkzeugmaschinen, Verpackungsmaschinen und andere Anwendungen, die eine kompakte Installation oder eine gerichtete Kraftübertragung erfordern. Je nach den spezifischen Betriebsanforderungen variieren die Gehäusematerialien: Aluminiumgehäuse werden vorrangig für automatisierte Systeme und gewichtssensible Szenarien verwendet; Edelstahlgehäuse eignen sich für korrosionsbeständige Umgebungen wie Lebensmittelverarbeitung, Pharmazeutika und Schiffstechnik; Gehäuse aus legiertem Stahl sind für Schwerlastanwendungen wie intelligente Lagerliftsysteme konzipiert.● Benutzerfreundliches DesignMit einem Eingang mit Wellenbohrung und einem Anschlussflansch für den direkten Motoranschluss wird eine einfache Handhabung gewährleistet.● Die Struktur des Innenkegelradgetriebes und die rechtwinklige Anordnung von Eingangs- und Ausgangswelle minimieren den Platzbedarf des Geräts, wodurch es sich besonders für beengte Einbauräume eignet.● Hoher Übertragungswirkungsgrad und geringer EnergieverbrauchDurch den Einsatz von Präzisionszahnrädern und einem optimierten Schmiersystem wird ein Übertragungswirkungsgrad von über 95 % bei gleichzeitiger Reduzierung des Energieverlusts erreicht.● Hohe Präzision und GeräuscharmutDie Kombination von Stirn- oder Kegelrädern mit Präzisionsbearbeitung führt zu minimalem Spiel, genauer Positionierung, reibungslosem Betrieb und geringem Geräuschpegel.● Hohe Belastbarkeit und LanglebigkeitHochfeste Werkstoffe (z. B. hochwertiger Schmiedestahl) und Wärmebehandlungsverfahren verbessern die Belastbarkeit, unterstützen erhebliche radiale und axiale Lasten und verlängern die Lebensdauer.● Vielfältige AbtriebskonfigurationenErhältlich in verschiedenen Abtriebskonfigurationen: Hohleingang mit Wellenabtrieb, Hohleingang mit Hohlabtrieb, Welleneingang mit Wellenabtrieb und Welleneingang mit Hohlabtrieb.● Geeignete AnwendungenIdeal für Hebebühnen und einmotorig angetriebene Multimodulsysteme.Spezifikationstabelle (Blatt 1)Leistungsdaten des Untersetzungsgetriebes (die Leistungen und Spezifikationen der ATB-Serie sind die gleichen wie die der AT-Serie)SpezifikationenStufeUntersetzungsverhältnisANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FL1NT110 FHNT110 FCNT110 FR1NT140 FLNT140 FL1NT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210 FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1Angegebenes Ausgangsdrehmoment T₂N (Nm)Nm112545781503605851,3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000Spezifikationstabelle (Blatt 2)Leistungsdaten des GetriebesSpezifikationStufenUntersetzungsverhältnisANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FRNT210 FLNT210 FL1NT210 FHNT210 FCNT210 FR1NT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRMoment der Trägheit J₁110.511.303.147.6223.5459.09195.96365.38787.631.50.461.152.806.6519.3449.38156.02279.62584.28Nennabtriebsmoment: bis zu 3.200 NmMaximales Beschleunigungsmoment: 1.5faches NennabtriebsdrehmomentMaximale Beschleunigungs-Eingangsdrehzahl: bis zu 8.000 U/minSpiel: ≤6 arcmin (einstufig), ≤8 arcmin (zweistufig), ≤10 arcmin (dreistufig)Zulässige Radiallast: bis zu 18.000 NPulässige Axiallast: bis zu 9.000 NService Life: 20.000 StundenWirkungsgrad: bis zu ≥98%Betriebstemperatur: -10℃~90℃Schmierung: Synthetisches SchmierfettGeräuschpegel: ≤84 dB(A) bei n₁=1500rpmTechnische Merkmale / SpezifikationenBohrungseingang rechtwinkliges SpiralkegelradgetriebeEingangs-/Ausgangswellen im 90-Grad-WinkelDirekte Motorkupplung über FlanschOptimiert für kompakte InstallationenErhältlich in Aluminium-, Edelstahl-, gehäuse aus Aluminium, Edelstahl oder legiertem StahlMehrere AusgangskonfigurationenHoher Übertragungswirkungsgrad (≥95%)Geräuscharm und minimales SpielHohe Belastbarkeit und LanglebigkeitGeeignet für industrielle Automatisierung, CNC, Verpackung, Lebensmittelverarbeitung, Pharmazie, Schifffahrt und Schwerlastanwendungen
