Konventioneller Drehtisch 60Z

horizontalvertikalhohl

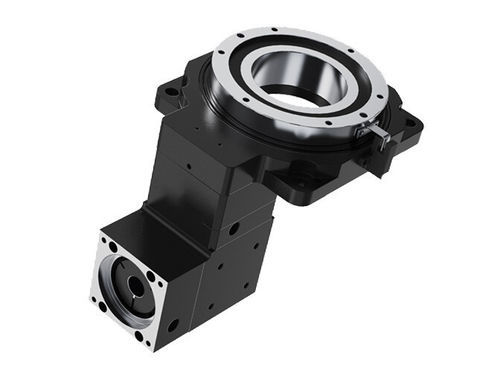

EinführungDer Hohldrehtisch mit rechtem Winkel ist eine verbesserte Version des Standard-Hohldrehtischs mit einem integrierten Kegelradsatz, der die Eingangsausrichtung zur Platzoptimierung umleitet. Seine hohle Kernstruktur ermöglicht es, Rohrleitungen (z. B. Luftschläuche, elektrische Kabel) durch die Mitte des Drehtisches zu führen, wodurch Probleme mit Kabelverwicklungen, die bei herkömmlichen Drehmechanismen auftreten, gelöst werden. Angetrieben von einem Servomotor nutzt die Plattform eine Getriebeuntersetzung oder ein Schneckengetriebe, um eine hochpräzise Winkelsteuerung zu erreichen und gleichzeitig eine außergewöhnliche Steifigkeit und Wiederholgenauigkeit bei der Positionierung zu gewährleisten.(a) Der zentrale Hohlkanal erleichtert die Übertragung von Medien (Luft/Flüssigkeit/Elektrik) und vereinfacht so das Gerätelayout.(b) Die seitlich angebrachte Motorschnittstelle verhindert Störungen zwischen Rohrleitungen und beweglichen Komponenten.Integriertes KegelradgetriebeRichtet den Eingang so aus, dass der Platz optimal genutzt wird.Hohe SteifigkeitPräzisions-Kreuzrollenlager mit um 90° versetzten, vorgespannten Rollen halten radialen, axialen und kippenden Belastungen stand und bieten eine 5-10-fach höhere Steifigkeit als herkömmliche Lager.Hohe DrehgenauigkeitDer Drehtisch wird nachgeschliffen, um strenge geometrische Toleranzen (Koaxialität, Parallelität) zu gewährleisten und eine hervorragende Drehgenauigkeit zu erzielen.Flexible Kompatibilität(a) Kompatibel mit jeder Marke von Servo-/Schrittmotoren; unterstützt kundenspezifische Flansche und Wellenbohrungsschnittstellen.(b) Modulares Design ermöglicht horizontale/vertikale Installation für verbesserte Skalierbarkeit.SpezifikationenRechtswinkelige hohle DrehantriebeModell60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeat Positioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-integriertes rechtwinkliges Kegelradgetriebe zur PlatzoptimierungZentrale Hohlstruktur für Kabel-/RohrleitungsdurchführungServoantrieb mit Zahnrad- oder SchneckenübertragungHohe Steifigkeit und PositionierwiederholgenauigkeitPräzisionskreuzrollenlagerKompatibel mit verschiedenen Servo-/SchrittmotorenModulares Design für flexible InstallationMehrere Modelle und Untersetzungsverhältnisse verfügbarNennausgangsdrehmoment bis zu 55N-mPositionierwiederholgenauigkeit: ±15 arcsecSchutzart: IP40Betriebstemperatur: -10°C bis 90°CLebensdauer: 20.000 Stunden
