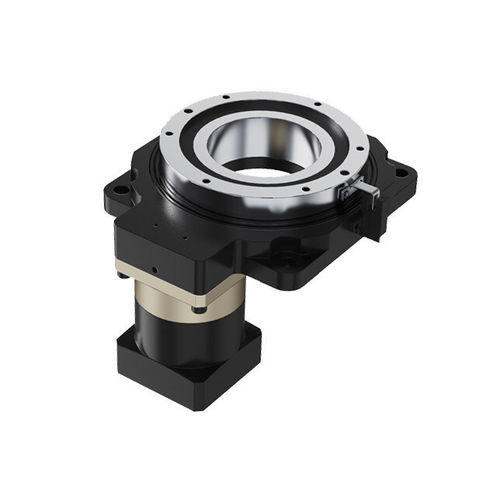

Motordrehtisch 85A-05

horizontalvertikalhohl

Produkteinführung Ein planetarischer Hohl-Drehtisch ist ein integriertes System, das einen Planetengetriebe-Reduzierer mit einer hohlen Drehplattform kombiniert und eine breitere Palette von Übersetzungsverhältnissen bietet, die auf spezifische Anwendungen zugeschnitten sind. Sein Kerndesign verfügt über eine hohle Struktur, die es ermöglicht, dass Rohrleitungen (z. B. Luftschläuche, Elektrokabel) durch die Mitte des Drehtisches geführt werden, wodurch die Kabelverwicklungsprobleme herkömmlicher Drehmechanismen beseitigt werden. Angetrieben von einem Servomotor erreicht die Plattform eine hochpräzise Winkelsteuerung durch Getriebereduzierung oder Schneckengetriebeübertragung und bietet außergewöhnliche Steifigkeit und Wiederholgenauigkeit. Merkmale - Hohlstruktur-Design: Der zentrale Hohlkanal ermöglicht die Medienübertragung (Luft/Flüssigkeit/elektrisch) und vereinfacht die Geräteanordnung. Die seitlich montierte Motor-Schnittstelle verhindert Interferenzen zwischen Rohrleitungen und beweglichen Komponenten. - Integrierter Planetengetriebe-Reduzierer: Bietet mehrere Übersetzungsverhältnisoptionen, um spezifische Anwendungsanforderungen zu erfüllen. - Hochsteife Unterstützung: Präzisions-Kreuzrollenlager mit 90° versetzten, vorgespannten Rollen widerstehen radialen, axialen und Kippbelastungen und bieten eine 5-10-fach höhere Steifigkeit als herkömmliche Lager. - Hohe Rotationsgenauigkeit: Der Drehtisch wird einer Sekundärschleifung unterzogen, um strenge geometrische Toleranzen (Koaxialität, Parallelität) zu gewährleisten und eine überlegene Rotationspräzision zu erreichen. - Flexible Kompatibilität: Kompatibel mit jeder Marke von Servo-/Schrittmotoren; unterstützt kundenspezifische Flansche und Wellen-Bohrungs-Schnittstellen. Das modulare Design ermöglicht eine horizontale/vertikale Installation für verbesserte Skalierbarkeit. Spezifikationstabelle Planetarische Hohl-Drehaktuatoren Modell: 85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10 Stufenverhältnis: 5, 10 Planetenverhältnis: 5, 7, 10 Gesamtreduktionsverhältnis: 25, 35, 50, 70, 100 Hohlbohrungsdurchmesser: φ33 mm, φ35 mm, φ62 mm, φ72 mm, φ100 mm, φ150 mm Nenn-Ausgangsdrehmoment: 14-120 N·m Maximale Geschwindigkeit: 200-250 U/min Wiederholgenauigkeit: ±15 Bogensekunden Zulässige Axiallast: 500-7000 N Zulässige Radiallast: 250-3500 N Tischparallelität: 0,02 mm Gesichtslauf: 0,01 mm OD-Lauf: 0,01 mm Trägheitsmoment: 1203x10-6 bis 361220x10-7 kg·m2 Positionierungsgenauigkeit: ≤30 Bogensekunden Betriebstemperatur: -10°C~90°C Lebensdauer: 20.000 Stunden Schutzart: IP40 Geräuschpegel: ≤65 dB Tags: Planetengetriebe-Reduzierer, Planetengetriebe-Geschwindigkeitsreduzierer, Planetengetriebe-Reduktionsbox, Hohl-Drehtisch, Hohl-Drehplattform, Geschwindigkeitsreduzierer, Hohlwellen-Drehaktuator, Hohlwellen-Aktuator Technische Spezifikationen / Merkmale: - Hohlstruktur für Kabel-/Rohrleitungsdurchführung - Servo-angetrieben für präzise Winkelsteuerung - Hohe Steifigkeit und Wiederholgenauigkeit - Mehrere Übersetzungsverhältnisse verfügbar - Kreuzrollenlager für hohe Tragfähigkeit - Kompatibel mit verschiedenen Servo-/Schrittmotoren - Horizontale/vertikale Installation - Schutzart: IP40 - Geräuschpegel: ≤65dB - Lebensdauer: 20.000 Stunden - Betriebstemperatur: -10°C~90°C
