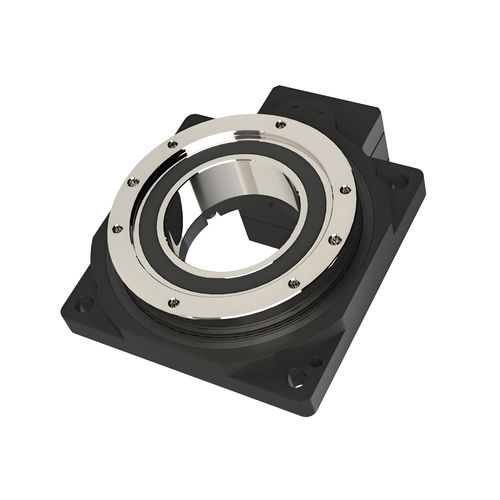

Arbeitsplattform 60K-0510

Drehfür Motor

Die standardmäßige hohle Drehplattform ist ein integriertes Gerät, das Präzisionsübertragungs- und Positionierungsfunktionen kombiniert. Ihr Kernstück ist eine hohle Struktur, die es ermöglicht, Rohrleitungen (wie Rohre und Drähte) durch die Mitte des Drehtisches zu führen. Sie kann direkt an einen Servomotor angeschlossen werden. Angetrieben von einem Servomotor und unter Verwendung eines Untersetzungsgetriebes erreicht diese Plattform eine hochpräzise Winkelsteuerung und zeichnet sich durch Eigenschaften wie hohe Steifigkeit und hohe Positioniergenauigkeit bei Wiederholungen aus. Sie kann als Ersatz für DD-Motoren und Nockenteiler dienen.HohlstrukturdesignDer zentrale Hohlkanal ermöglicht die Übertragung von Medien (Luft/Flüssigkeit/Elektrik) und vereinfacht so das Layout der Ausrüstung.Die seitlich montierte Motorschnittstelle vermeidet Störungen zwischen Rohrleitungen und beweglichen Komponenten.Hochsteife LagerungPräzisions-Kreuzrollenlager mit um 90° versetzten vorgespannten Rollen halten radialen, axialen und Kipplasten stand und bieten eine 5-10-fach höhere Steifigkeit als herkömmliche Lager.Ultrahohe DrehgenauigkeitDer Drehtisch wird einem Sekundärschliff unterzogen, um strenge geometrische Toleranzen (Koaxialität, Parallelität) zu gewährleisten und eine Drehgenauigkeit im Mikrometerbereich zu erreichen.Wiederholgenauigkeit der Positionierung ≤5 Bogensekunden für ausgewählte Modelle, die die Anforderungen an die Präzisionsausrichtung erfüllen.Flexible KompatibilitätKompatibel mit Servo-/Schrittmotoren jeder Marke; anpassbare Flansche und Schnittstellen für Wellenbohrungen.Modulares Design unterstützt horizontale/vertikale Installation für verbesserte Skalierbarkeit.Hochzuverlässige ÜbertragungEinstufiges Stirnradgetriebe (Präzisionsklasse ≤5) mit einstellbarem Spiel minimiert Übertragungsfehler.Präzisionskegelradgetriebe ermöglicht stufenlose Winkeleinstellung.Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-10AusgangsplattformKreuzrollenlagerKreuzrollenlagerKreuzrollenlagerKreuzrollenlagerRotationsbereicheg0-360°（Kontinuierlich）0-360°（Kontinuierlich）0-360°（Kontinuierlich）0-360°（Kontinuierlich）Kompatibler Motor（Größe）mm50-100Wφ8-φ30-φ45-M3 Servo Motor50-100Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 Servo Motor100-200Wφ8-φ30-φ45-M3 ServomotorUntersetzungsverhältnis5105101851061018101810181818Hohlbohrungmφ28φ33φ35φ62φ33φ72φ100φ150NenndrehmomentN-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxial LoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp. Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags: industrie-Planetengetriebe, Planetenuntersetzungsgetriebe, Planetengetriebe, Hohl-Drehtisch, Hohl-Drehplattform, Planeten-Drehtisch, Hohlwellen-Drehantrieb, HohlwellenantriebTechnische Daten / Merkmale:Integrierte Präzisionsübertragung und PositionierungHohle Struktur für Kabel-/RohrleitungsdurchführungDirektanschluss des ServomotorsHohe Steifigkeit und wiederholbare PositioniergenauigkeitKreuzrollenlagerUnterstützungUltrahohe Drehgenauigkeit (≤30 arcsec)Wiederholbarkeit: ±15 arcsecUntersetzungsverhältnisse: 5, 6, 10, 18Nenndrehmoment: 5N-m bis 112N-m (modellabhängig)Maximale Drehzahl: 200U/minAxiale Belastung: bis zu 4000NRadiale Belastung: bis zu 2500NParallelität: 0,02mmFlächenschlag: 0.01mmLebensdauer: 20000hIP-Schutzart: IP40Geräuschpegel: ≤65dBOBetriebstemperatur: -10°C~90°C
