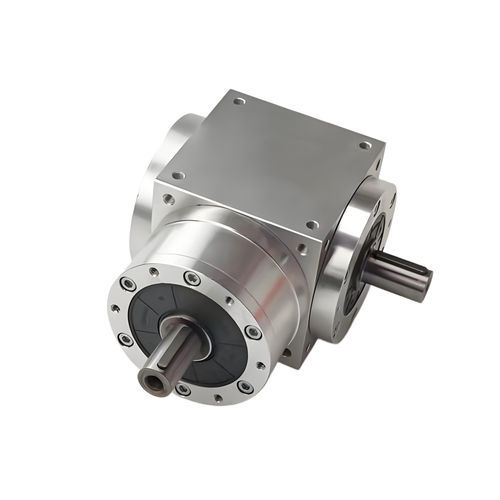

Kegelrad-Winkelgetriebe NT series

mit Spiralkegel-Drehmomentrechtwinklig90°

● Einführung Ein rechtwinkliges Spiral-Kegelgetriebe mit Wellenantrieb verfügt über ein Wellenantriebsdesign, das eine flexible Verbindung zu Energiequellen über Kupplungen oder andere Verbindungsmethoden ermöglicht. Die Eingangs- und Ausgangswellen sind in einem Winkel von 90° ausgerichtet und nutzen Getriebestrukturen wie Spiral- oder Standard-Kegelräder, um die Leistung umzuleiten. Das Design priorisiert die räumliche Optimierung und ist ideal für industrielle Automatisierungsgeräte, CNC-Werkzeugmaschinen, Verpackungsmaschinen und andere Anwendungen, die eine kompakte Installation oder eine gerichtete Leistungsübertragung erfordern. Gehäusematerial-Auswahlhilfe: - Aluminiumgehäuse: Bevorzugt für Automatisierungssysteme und gewichtssensitive Anwendungen. - Edelstahlgehäuse: Entwickelt für korrosionsbeständige Umgebungen (Lebensmittelverarbeitung, Pharmazie, Chemie, Meerestechnik). - Legierter Stahlgehäuse: Entwickelt für schwere Geräte und intelligente Lagerhebesysteme. Eigenschaften - Wellenantriebsdesign: Verfügt über einen Wellenantrieb, der eine flexible Verbindung zu Energieeingabemechanismen über Kupplungen oder andere Methoden ermöglicht. - Kompakte Struktur und platzsparend: Die interne Kegelradstruktur und die senkrechte Anordnung der Eingangs-/Ausgangswellen minimieren den Geräte-Fußabdruck und machen sie besonders geeignet für beengte Installationsräume. - Hohe Übertragungseffizienz und niedriger Energieverbrauch: Verwendet präzises Zahnrad-Meshing und ein optimiertes Schmiersystem, um eine Übertragungseffizienz von über 95% zu erreichen und gleichzeitig den Energieverlust zu reduzieren. - Hohe Präzision und niedriger Geräuschpegel: Die Kombination aus schrägverzahnten oder Kegelrädern mit präziser Bearbeitung führt zu minimalem Spiel, genauer Positionierung, reibungslosem Betrieb und niedrigen Geräuschpegeln. - Hohe Tragfähigkeit und Haltbarkeit: Hochfeste Materialien (wie hochwertiger geschmiedeter Stahl) und Wärmebehandlungsprozesse verbessern die Tragfähigkeit, unterstützen erhebliche radiale und axiale Lasten und verlängern die Lebensdauer. - Vielfältige Ausgangskonfigurationen: Erhältlich in verschiedenen Ausgangskonfigurationen: Hohlwelle mit Wellenabgang, Hohlwelle mit Hohlabgang, Wellenantrieb mit Wellenabgang und Wellenantrieb mit Hohlabgang. - Geeignete Anwendungen: Ideal für Hebebühnen und von einem einzigen Motor angetriebene Multi-Modul-Systeme. Spezifikation Geschwindigkeitsreduzierer Trägheitsmoment Spezifikationen Stufe Reduktionsverhältnis A NT065 L NT065 L1 NT065H NT065 C NT065 R1 NT075 L NT075 L1 NT075H NT075 C NT075 R1 NT090 L NT090 L1 NT090H NT090 C AT090 R1 NT110 L NT110 L1 NT110 H NT110 C NT110 R1 NT140 L NT140 L1 NT140H NT140 C NT140 R1 NT170 L NT170 L1 NT170H NT170 C NT170 R1 NT210 L NT210 L1 NT210H NT210 C NT210 R1 NT240 L NT240 L1 NT240H NT240 C NT240R1 NT280 L NT280 L1 NT280H NT280 C NT280 R1 NT065 LM NT065 RM NT0654M NT075 LM NT075 RM NT0754M NT090 LM NT090 RM NT0904M NT110 LM NT110 RM NT1104M NT140 LM NT140 RM NT1404M NT170 LM NT170 RM NT1704M NT210 LM NT210 RM NT2104M NT240 LM NT240 RM NT2404M NT280 LM NT280 RM NT2804M Trägheitsmoment J₁ 1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12 1.5 0.64 1.16 2.82 6.74 19.37 49.28 155.45 283.58 595.78 2 0.44 1.11 2.70 6.31 17.75 45.35 140.24 249.74 511.76 3 0.43 1.09 2.66 6.17 17.18 44.01 134.95 237.71 483.06 4 0.43 1.09 2.65 6.13 17.06 43.70 133.58 234.72 476.26 5 0.43 1.09 2.65 6.12 17.02 43.60 133.14 233.67 473.58 Technische Spezifikationen / Merkmale: - Rechtwinkliges Spiral-Kegelgetriebe mit Wellenantrieb - Eingangs-/Ausgangswellen im 90°-Winkel - Getriebetypen: Spiral-Kegel oder Standard-Kegel - Gehäuseoptionen: Aluminium, Edelstahl, legierter Stahl - Übertragungseffizienz: >95% - Niedriger Geräuschpegel, hohe Präzision, minimales Spiel - Unterstützt erhebliche radiale und axiale Lasten - Mehrere Ausgangskonfigurationen - Anwendungen: industrielle Automatisierung, CNC, Verpackung, Hebebühnen, Multi-Modul-Systeme
