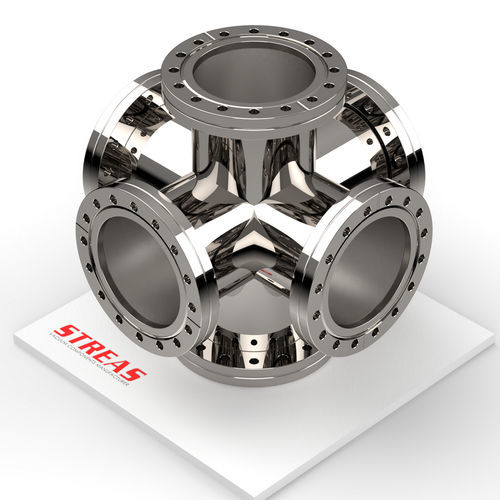

Vakuumanschluss 6C16CF-4

FlanschKreuzaus Edelstahl 304

6-Wege-Kreuzstück mit CF-Flanschen, ausgelegt für Vakuumanschlüsse und erhältlich aus Edelstahl AISI 304.

Hauptdetails:

• Leitung: CF
• Leitungstyp: CF
• Produkttyp: Verbindungsstücke
• Material: AISI 304
• Oberfläche: Mechanische Politur außen; innen roh (geschweißt)

Verfügbare Artikel:

• 6C16CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 16; A = 76 mm (2.992 in); B = 38 mm (1.496 in); C = 34 mm (1.339 in); Verfügbarkeit: Auf Anfrage.
• 6C38CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 38; A = 126 mm (4.961 in); B = 63 mm (2.48 in); C = 70 mm (2.756 in); Verfügbarkeit: Mittlere Verfügbarkeit.
• 6C63CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 63; A = 210 mm (8.268 in); B = 105 mm (4.134 in); C = 114 mm (4.488 in); Verfügbarkeit: Geringe Verfügbarkeit.
• 6C100CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 100; A = 270 mm (10.63 in); B = 135 mm (5.315 in); C = 152 mm (5.984 in); Verfügbarkeit: Mittlere Verfügbarkeit.
• 6C150CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 150; A = 334 mm (13.15 in); B = 167 mm (6.575 in); C = 202 mm (7.953 in); Verfügbarkeit: Auf Anfrage.
• 6C200CF-4: Material AISI 304; Mechanische Politur außen / innen roh; DN 200; A = 420 mm (16.535 in); B = 210 mm (8.268 in); C = 253 mm (9.961 in); Verfügbarkeit: Auf Anfrage.

Eigenschaften / technische Daten:

• Sechsfache Verbindung mit CF-Flanschen
• Material: AISI 304
• Außenbeschaffenheit: mechanische Politur; Innenbeschaffenheit: roh (geschweißt)
• Typ: Verbindungsstück für CF-Inline-Systeme
• Codierte Artikel für verschiedene DN verfügbar (siehe Artikelliste für Maßangaben)
• Datenblätter: Produktblatt und technisches Datenblatt verfügbar (PDF)
