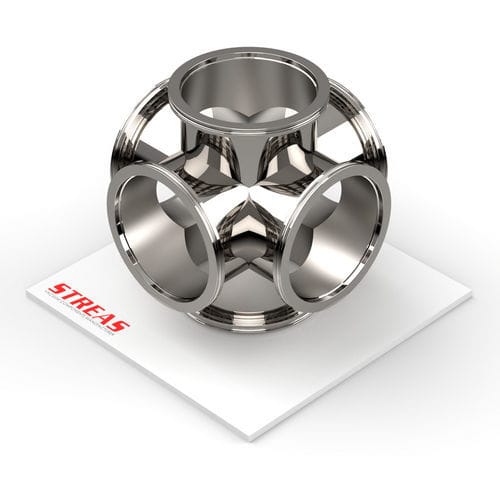

Vakuumanschluss 6C series

FlanschKreuzISO

Sextuple Anschluss mit ISO-K-Flanschen, ausgelegt für Verbindungen in ISO-Leitungssystemen; erhältlich in AISI 304. Das Produkt wird in mehreren DN-Abmessungen mit angegebenen Außen-/Innenoberflächen angeboten.

Hauptdetails

• Typ: 6-Wege-Verbindungsstücke für ISO-K-Flanschen
• Verfügbares Material: AISI 304
• Oberflächen: außen mechanisch poliert und innen roh; mikrogestrahlt (für einige Größen)

Artikel

• 6C63ISOK-4: Material AISI 304; Oberfläche: außen mechanisch poliert und innen roh; DN 63; A = 176 mm (6.929 in); B = 88 mm (3.465 in); C = 95 mm (3.74 in)
• 6C80ISOK-4: Material AISI 304; Oberfläche: außen mechanisch poliert und innen roh; DN 80; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 110 mm (4.331 in)
• 6C100ISOK-4: Material AISI 304; Oberfläche: außen mechanisch poliert und innen roh; DN 100; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 130 mm (5.118 in)
• 6C160ISOK-4: Material AISI 304; Oberfläche: außen mechanisch poliert und innen roh; DN 160; A = 276 mm (10.866 in); B = 138 mm (5.433 in); C = 180 mm (7.087 in)
• 6C200ISOK-4: Material AISI 304; Oberfläche: mikrogestrahlt; DN 200; A = 400 mm (15.748 in); B = 200 mm (7.874 in); C = 240 mm (9.449 in)
• 6C250ISOK-4: Material AISI 304; Oberfläche: mikrogestrahlt; DN 250; A = 416 mm (16.378 in); B = 208 mm (8.189 in); C = 290 mm (11.417 in)

Eigenschaften / technische Spezifikationen

• Linie: ISO-K
• Leitungsart: ISO
• Produkttyp: Verbindungsstücke (6-Wege-Kreuzstück)
• Material: AISI 304 (Varianten in der Artikeltabelle angegeben)
• Oberflächen: außen mechanisch poliert und innen roh; mikrogestrahlt für einige Größen
• Verfügbare DN-Varianten (gezeigte Artikel): 63, 80, 100, 160, 200, 250
• Verfügbarkeit und Lagerbestand: pro Artikel angegeben (auf Anfrage oder mittlere Verfügbarkeit)
• Technische Dokumentation als PDF verfügbar (Produktblatt und Datenblatt)
