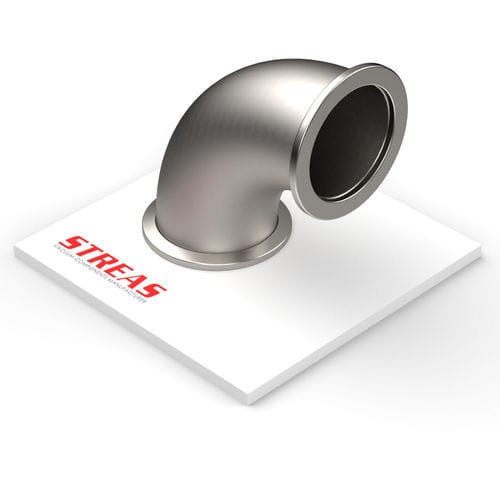

Edelstahl-Rohrbogen 90C series

90°

Der KF 90°-Bogen ist ein 90°-Winkelstück mit KF‑Flanschen, ausgelegt für den Anschluss in Vakuumleitungen mit KF‑Anschluss. Das Produkt ist in AISI 304 mit mikrogestrahlter Oberfläche erhältlich.

Verfügbare Artikel

• 90C10KF-4 — DN 10 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — A: 30 mm (1.181 in) — B: 30 mm (1.181 in) — C: 20 mm (0.787 in)
• 90C16KF-4 — DN 16 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — A: 40 mm (1.575 in) — B: 30 mm (1.181 in) — C: 36 mm (1.417 in)
• 90C25KF-4 — DN 25 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — A: 50 mm (1.969 in) — B: 40 mm (1.575 in) — C: 42 mm (1.654 in)
• 90C40KF-4 — DN 40 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — A: 65 mm (2.559 in) — B: 55 mm (2.165 in) — C: 60 mm (2.362 in)
• 90C50KF-4 — DN 50 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — A: 70 mm (2.756 in) — B: 75 mm (2.953 in) — C: 70 mm (2.756 in)

Eigenschaften / technische Daten

• Linie: KF
• Linientyp: KF
• Produkttyp: Verbindungsfittings
• Verfügbares Material: AISI 304
• Oberfläche: Mikrogestrahlt
• Konfiguration: 90°-Bogen mit KF‑Flanschen
