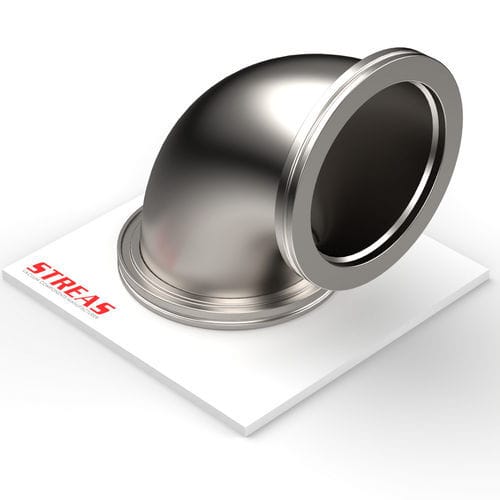

Edelstahl-Rohrbogen 90C series90°
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Edelstahl
- Weitere Eigenschaften
- 90°
- DN
63 mm, 80 mm, 100 mm, 160 mm
(2,5 in, 3,1 in, 3,9 in, 6,3 in)
Beschreibung
Übersicht
90° Bogen mit ISO-K Flanschen, ausgelegt für Inline-Verbindungen nach ISO-Norm. Erhältlich in AISI 304 mit mikrogestrahlter Oberfläche.
Linien-Spezifikationen
Artikel (Tabelle)
Eigenschaften / technische Spezifikationen
90° Bogen mit ISO-K Flanschen, ausgelegt für Inline-Verbindungen nach ISO-Norm. Erhältlich in AISI 304 mit mikrogestrahlter Oberfläche.
Linien-Spezifikationen
- Linie: ISO-K
- Linientyp: ISO
- Produkttyp: Verbindungsstutzen
Artikel (Tabelle)
- 90C63ISOK-4 — Materialien: AISI 304; Oberfläche: Mikrogestrahlt; DN: 63; Verfügbarkeit: Hohe Verfügbarkeit; Maße: A = 95 mm (3.74 inch), B = 88 mm (3.465 inch), C = 80 mm (3.15 inch)
- 90C80ISOK-4 — Materialien: AISI 304; Oberfläche: Mikrogestrahlt; DN: 80; Verfügbarkeit: Mittlere Verfügbarkeit; Maße: A = 110 mm (4.331 inch), B = 108 mm (4.252 inch), C = 100 mm (3.937 inch)
- 90C100ISOK-4 — Materialien: AISI 304; Oberfläche: Mikrogestrahlt; DN: 100; Verfügbarkeit: Hohe Verfügbarkeit; Maße: A = 130 mm (5.118 inch), B = 108 mm (4.252 inch), C = 100 mm (3.937 inch)
- 90C160ISOK-4 — Materialien: AISI 304; Oberfläche: Mikrogestrahlt; DN: 160; Verfügbarkeit: Mittlere Verfügbarkeit; Maße: A = 180 mm (7.087 inch), B = 235 mm (9.252 inch), C = 227 mm (8.937 inch)
Eigenschaften / technische Spezifikationen
- Winkel: 90°
- Flansche: ISO-K
- Verfügbares Material: AISI 304
- Oberfläche: Mikrogestrahlt
- Technische Zeichnung verfügbar (Bilddatei / Modal)
