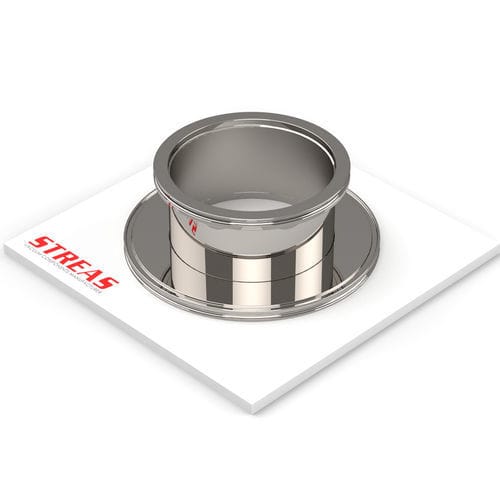

Rohr-Flansch-Adapter ISOK-4 series

Übersicht
Gerades Reduzierstück mit ISO-K-Flanschen zum Verbinden von Komponenten mit unterschiedlichen Nennweiten (DN). Erhältlich in mehreren Referenzen der R-Serie zur Abdeckung gängiger DN-Kombinationen. Verfügbares Material: AISI 304.

Verfügbare Artikel

• R8063ISOK-4 — DN 80/63 — A: 110 mm (4.331 in), B: 95 mm (3.74 in), C: 80 mm (3.15 in)
• R10063ISOK-4 — DN 100/63 — A: 130 mm (5.118 in), B: 95 mm (3.74 in), C: 80 mm (3.15 in)
• R10080ISOK-4 — DN 100/80 — A: 130 mm (5.118 in), B: 110 mm (4.331 in), C: 80 mm (3.15 in)
• R16063ISOK-4 — DN 160/63 — A: 180 mm (7.087 in), B: 95 mm (3.74 in), C: 80 mm (3.15 in)
• R16080ISOK-4 — DN 160/80 — A: 180 mm (7.087 in), B: 110 mm (4.331 in), C: 80 mm (3.15 in)
• R160100ISOK-4 — DN 160/100 — A: 180 mm (7.087 in), B: 130 mm (5.118 in), C: 80 mm (3.15 in)
• R200100ISOK-4 — DN 200/100 — A: 240 mm (9.449 in), B: 130 mm (5.118 in), C: 90 mm (3.543 in)
• R200160ISOK-4 — DN 200/160 — A: 240 mm (9.449 in), B: 180 mm (7.087 in), C: 90 mm (3.543 in)
• R250160ISOK-4 — DN 250/160 — A: 290 mm (11.417 in), B: 180 mm (7.087 in), C: 90 mm (3.543 in)
• R250200ISOK-4 — DN 250/200 — A: 290 mm (11.417 in), B: 240 mm (9.449 in), C: 90 mm (3.543 in)

Technische Merkmale / Spezifikationen

• Linie: ISO-K
• Linientyp: ISO
• Produkttyp: Verbindungsstücke (gerades Reduzierstück mit ISO-K-Flanschen)
• Material: AISI 304 (verfügbar)
• Oberfläche: außen mechanisch poliert, innen unlackiert/rau
• Zweck: ermöglicht die Verbindung zwischen Komponenten mit unterschiedlichen Nennweiten (DN)

Anwendungen

• Verwendet in Vakuum- und Prozessleitungssystemen zur Anpassung von Flanschschnittstellen zwischen unterschiedlichen DN.
• Geeignet für industrielle Anlagen, Labore und Systeme, die ISO-K-Flanschkompatibilität erfordern.
• Beim Bestellen Referenz angeben, um die korrekte DN-Kombination und Abmessungen sicherzustellen.
