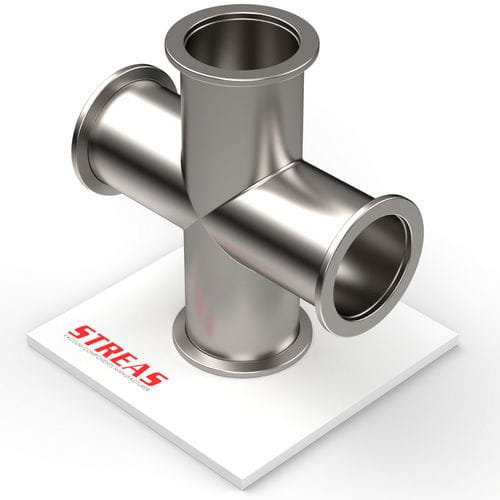

Vakuumanschluss 4C10KF-4

FlanschKreuzaus Edelstahl 304

4‑Wege‑Kreuz mit KF‑Flanschen, konzipiert für Vakuumverbindungen in industriellen Systemen. Hergestellt aus AISI 304 mit mikrogestrahlter Oberfläche. Erhältlich in DN 10–50, geeignet für Vakuumleitungen und Kammeranschlüsse.

Hauptdetails

• Baureihe: KF
• Typ: Verbindungselemente
• Oberfläche: Mikrogestrahlt
• Material verfügbar: AISI 304

Artikel

• Code: 4C10KF-4 — DN 10 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — Verfügbarkeit: Mittel — Abmessungen: A = 60 mm (2.362 in), B = 30 mm (1.181 in), C = 30 mm (1.181 in)
• Code: 4C16KF-4 — DN 16 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — Verfügbarkeit: Hoch — Abmessungen: A = 80 mm (3.15 in), B = 40 mm (1.575 in), C = 30 mm (1.181 in)
• Code: 4C25KF-4 — DN 25 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — Verfügbarkeit: Hoch — Abmessungen: A = 100 mm (3.937 in), B = 50 mm (1.969 in), C = 40 mm (1.575 in)
• Code: 4C40KF-4 — DN 40 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — Verfügbarkeit: Hoch — Abmessungen: A = 130 mm (5.118 in), B = 65 mm (2.559 in), C = 55 mm (2.165 in)
• Code: 4C50KF-4 — DN 50 — Material: AISI 304 — Oberfläche: Mikrogestrahlt — Verfügbarkeit: Hoch — Abmessungen: A = 140 mm (5.512 in), B = 70 mm (2.756 in), C = 75 mm (2.953 in)

Eigenschaften / technische Spezifikationen

• Produkttyp: 4‑Wege‑Kreuz mit KF‑Flanschen
• Baureihe: KF
• Material: AISI 304
• Oberfläche: Mikrogestrahlt
• Flanschen: KF
• Verfügbare DN: 10, 16, 25, 40, 50
• Verfügbare Artikelcodes: 4C10KF-4, 4C16KF-4, 4C25KF-4, 4C40KF-4, 4C50KF-4
