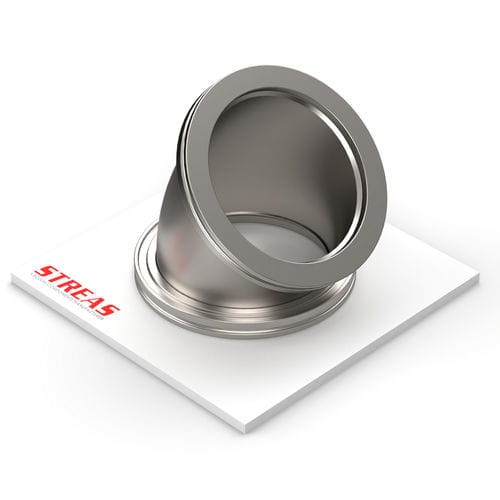

Edelstahl-Rohrbogen 45C series

45°

45°-Bogen ISO-K mit ISO-K-Flanschen für Verbindungen in ISO-K-Leitungen.

Verfügbare Artikel:

• 45C63ISOK-4 — DN 63; Verfügbarkeit: Hoch; A: 95 mm (3.74 in); B: 80 mm (3.15 in)
• 45C80ISOK-4 — DN 80; Verfügbarkeit: Hoch; A: 110 mm (4.331 in); B: 100 mm (3.937 in)
• 45C100ISOK-4 — DN 100; Verfügbarkeit: Hoch; A: 130 mm (5.118 in); B: 100 mm (3.937 in)
• 45C160ISOK-4 — DN 160; Verfügbarkeit: Hoch; A: 180 mm (7.087 in); B: 227 mm (8.937 in)
• 45C200ISOK-4 — DN 200; Verfügbarkeit: Mittel; A: 240 mm (9.449 in); B: 315 mm (12.402 in)
• 45C250ISOK-4 — DN 250; Verfügbarkeit: Mittel; A: 290 mm (11.417 in); B: 400 mm (15.748 in)

Eigenschaften / technische Daten:

• Leitung: ISO-K
• Leitungsart: ISO
• Produkttyp: Verbindungselemente (45°-Bogen)
• Material: AISI 304
• Oberfläche: gestrahlt (shot-blasted)
• Verfügbare Größen (DN): 63, 80, 100, 160, 200, 250
• Technische Zeichnungen und 2D/3D-Bilder auf der Produktseite verfügbar
• Dokumentation verfügbar: Produktdatenblatt (PDF) und technisches Datenblatt (PDF)
