Vakuumanschluss Croce a 4 vie CF

FlanschKreuzVakuum

Produktübersicht:

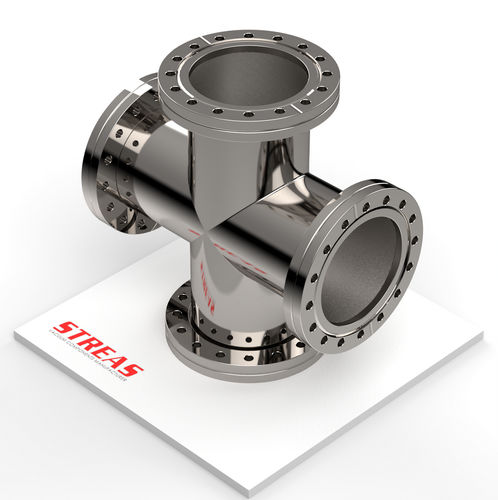

CF-Vierwege-Kreuz mit CF-Flanschen, ausgelegt für Vakuumverbindungen. Lieferbar in AISI 304 mit mechanisch polierter Außenseite und roher Innenfläche.

Verfügbare Varianten:

• Code: 4C16CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 16 — A: 76 mm (2.992 in) — B: 38 mm (1.496 in) — C: 34 mm (1.339 in) — Verfügbarkeit: Geringe Verfügbarkeit
• Code: 4C38CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 38 — A: 126 mm (4.961 in) — B: 63 mm (2.48 in) — C: 70 mm (2.756 in) — Verfügbarkeit: Mittlere Verfügbarkeit
• Code: 4C63CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 63 — A: 210 mm (8.268 in) — B: 105 mm (4.134 in) — C: 114 mm (4.488 in) — Verfügbarkeit: Mittlere Verfügbarkeit
• Code: 4C100CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 100 — A: 270 mm (10.63 in) — B: 135 mm (5.315 in) — C: 152 mm (5.984 in) — Verfügbarkeit: Hohe Verfügbarkeit
• Code: 4C150CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 150 — A: 334 mm (13.15 in) — B: 167 mm (6.575 in) — C: 202 mm (7.953 in) — Verfügbarkeit: Geringe Verfügbarkeit
• Code: 4C200CF-4 — Material: AISI 304 — Oberfläche: mech. pol. ext. / roh int. — DN: 200 — A: 420 mm (16.535 in) — B: 210 mm (8.268 in) — C: 253 mm (9.961 in) — Verfügbarkeit: Geringe Verfügbarkeit

Merkmale / technische Spezifikationen:

• Baureihe: CF
• Baureihentyp: CF
• Produkttyp: Anschlussfittings (4-Wege-Kreuz)
• Material: AISI 304
• Oberfläche: Mechanisch poliert außen, roh innen
• Flanschen: Typ CF
• Verfügbare Größen (DN): 16, 38, 63, 100, 150, 200
