Vakuumanschluss 3T series

FlanschTaus Edelstahl 304

Übersicht

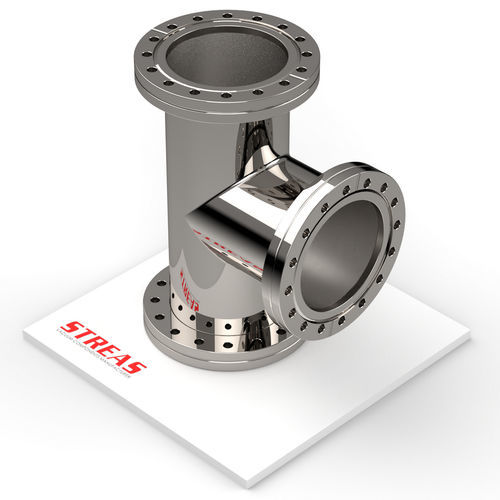

CF-Dreitweg-T-Stück mit CF-Flanschen, ausgelegt für Verbindungen in Vakuumsystemen. Lieferbar in AISI 304 mit mechanisch polierter Außenfläche und innen unbehandelt (Schweißzustand).

Hauptmerkmale

• Linie: CF
• Linientyp: CF-Flansch
• Produkttyp: Verbindungselemente
• Oberfläche: Außen mechanisch poliert, innen unbehandelt

Verfügbare Artikel

• 3T16CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — Material: AISI 304; Oberfläche: Außen mechanisch poliert, innen unbehandelt; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

Technische Daten / Spezifikationen

• Konfiguration: Dreifach-T-Stück mit CF-Flanschen
• Verfügbares Material: AISI 304
• Standardoberfläche: Außen mechanisch poliert, innen unbehandelt
• Verfügbare DN-Varianten: 16, 38, 63, 100, 150, 200
• Technische Dokumentation als PDF verfügbar (Produktdatenblatt und technische Spezifikation)
