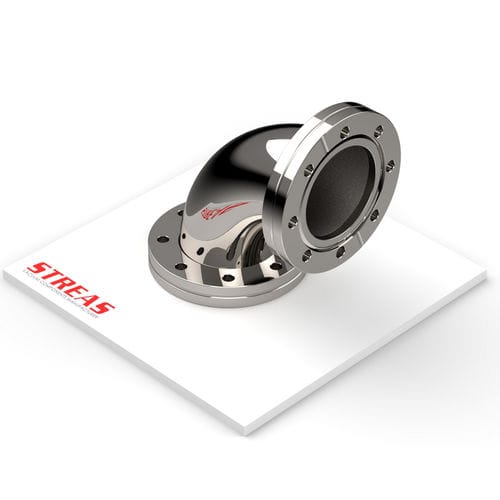

Edelstahl-Rohrbogen 90C series

90°

90° Bogen für CF-Flanschverbindungen, ausgelegt für Vakuumsysteme. Verschiedene Größenvarianten verfügbar zur Integration in CF-Leitungsrohre.

Verfügbare Artikel

• 90C16CF-4 — Material: AISI 304; Oberfläche: außen mechanisch poliert und innen unbearbeitet; DN: 16; A: 38 mm (1.496 inch); B: 34 mm (1.339 inch); C: 33 mm (1.299 inch)
• 90C38CF-4 — Material: AISI 304; Oberfläche: außen mechanisch poliert und innen unbearbeitet; DN: 38; A: 63 mm (2.48 inch); B: 70 mm (2.756 inch); C: 58.4 mm (2.299 inch)
• 90C63CF-4 — Material: AISI 304; Oberfläche: außen mechanisch poliert und innen unbearbeitet; DN: 63; A: 105 mm (4.134 inch); B: 114 mm (4.488 inch); C: 97.5 mm (3.839 inch)
• 90C100CF-4 — Material: AISI 304; Oberfläche: außen mechanisch poliert und innen unbearbeitet; DN: 100; A: 135 mm (5.315 inch); B: 152 mm (5.984 inch); C: 127 mm (5 inch)

Eigenschaften / technische Spezifikationen

• Linie: CF
• Linientyp: CF
• Produkttyp: Anschlussfittings (90°-Bogen mit CF-Flanschen)
• Verfügbares Material: AISI 304
• Oberfläche: außen mechanisch poliert und innen unbearbeitet
