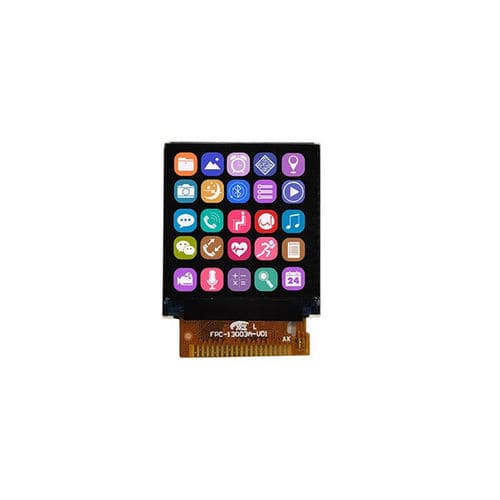

Displaymodul / TFT LCD YX13003A

Farb240 x 2401,3"

Produktübersicht
Das Yousee YX13003A ist ein quadratisches 1,3" TFT-LCD-Displaymodul mit 240×240 RGB-Auflösung und einem 8080 8-Bit parallelen MCU-Interface. Angetrieben vom Treiber-IC ST7789V liefert das Modul stabile Bildwiedergabe, lebendige Farben und einen All O'Clock-Weitwinkelblick, geeignet für kompakte Industrie- und Embedded-Anwendungen.

Hauptmerkmale

• 1,3" quadratisches TFT-LCD, 240×240 (RGB)
• Treiber-IC: ST7789V
• Interface: 8080 8-Bit paralleles MCU
• Sichtwinkel: All O'Clock (Weitwinkel)
• Hintergrundbeleuchtung: 2 × weiße LEDs
• Kompakte Abmessungen

Technische Daten
Anzeigegröße: 1,3 Zoll
LCD-Typ: a-Si TFT-LCD, transmissiv
Auflösung: 240 (RGB) × 240
Aktive Fläche: 23,4 × 23,4 mm
Gehäusemaße: 26,2 × 29,22 × 1,94 mm
Pixelpitch: 0,0975 × 0,0975 mm
Treiber-IC: ST7789V
Interface: 8080 8-Bit paralleles MCU
Hintergrundbeleuchtung: 2 × weiße LEDs
LCM Eingangsspannung: 2,8 ±0,1 V
Helligkeit (typ): 300 cd/m²
Kontrastverhältnis (typ): 600:1
Farbumfang (typ): 50%
Leuchtdichtegleichmäßigkeit: 80%
Ansprechzeit (typ): 17,5 ms

Optische Eigenschaften
Auflösung: 240 × 240
Kontrastverhältnis (typisch): 600:1
Farbumfang (typisch): 50%
Helligkeit (typisch): 300 cd/m²
Leuchtdichtegleichmäßigkeit: 80%
Sichtwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit (typisch): 17,5 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Luftfeuchtigkeit: ≤90% RH (60°C)

Anwendungen
Entwickelt für kompakte, platzbegrenzte Produkte, die klare Grafiken und zuverlässige Display-Leistung erfordern, z. B. Wearables, Handhelds, Smart-Home-Geräte, Industrie-Controller, IoT-Geräte, intelligente Zähler, Medizin-Equipment und eingebettete Steuerungen.

Modellangaben

• Modell: YX13003A
• Anzeigegröße: 1,3 Zoll
• Paneltyp: a-Si TFT-LCD, transmissiv
• Auflösung: 240×240 (RGB)
• Interface: 8080 8-Bit paralleles MCU
• Treiber-IC: ST7789V
• Hintergrundbeleuchtung: 2 × weiße LEDs
• Betriebstemperatur: -20°C bis +70°C
