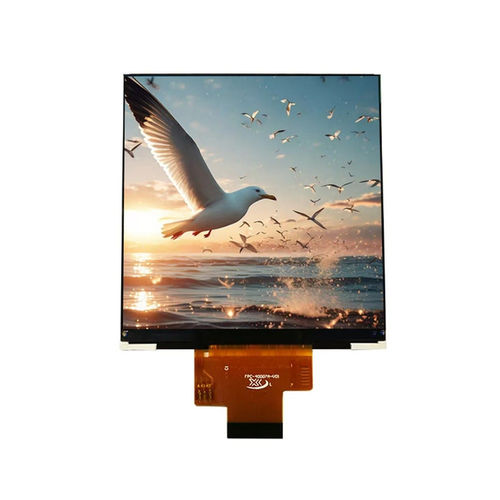

Displaymodul / TFT LCD YX40006AIPSFarbGrafik
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bildschirmtyp
- TFT LCD, IPS
- Typ
- Farb, Grafik
- Format
- hochauflösend, 480 x 480, 720 x 720
- Bildschirmgröße
- 4"
- Anwendung
- für Instrumentierung, Information, Industrie, für aggressive Umgebung, für Widerstandsmessung, für Fahrzeuge, für Kühlschrank, für medizinische Geräte, für Bedienfeld, Fern, für die Logistik, Kontroll, HMI, für Fernbedienung, für Transport, Kraftmessung, für Schifffahrtsanwendungen, für Wägeinstallationen, zur Temperaturmessung, für Füllstandsmessgeräte, medizinisch, zur CO2-Messung, Encoder, zur Temperaturmessung, Sicherheit, Uhrzeit Datum Temperatur, Leistung, für Strommessung, für digitale Beschilderung, für Gaszähler, für Elektrofahrzeug-Ladestation, für Tankstellen, für Sensor, Koppel, für die Umweltindustrie, für den Energiesektor, für Stromaggregate
- Schnittstelle
- RGB, SPI, MIPI, HDMI
- Struktur
- kompakt, quadratisch, extrem dünn
- Konfigurierung/Montage
- für Außenbereich, für den Innenraum
- Schutzniveau
- IP65
- Weitere Eigenschaften
- großer Betrachtungswinkel, maßgefertigt, kostengünstig, mit hohem Kontrast, hohe Helligkeit, sonnenlesbar, hohe Auffrischungsrate, mit LED-Hintergrundbeleuchtung
- Länge
74,83 mm
(2,946 in)- Breite
78,98 mm
(3,1094 in)- Dicke
1,5 mm
(0,059 in)- Betriebstemperatur
Max: 70 °C
(158 °F)Min: -20 °C
(-4 °F)
Beschreibung
Produktübersicht
Das YX40006A ist ein quadratisches 4,0-Zoll IPS-TFT-LCD-Modul mit hoher Auflösung (720×720 RGB) und einer Kombination aus 3-Draht-SPI-Initialisierung sowie 18-Bit-RGB Hochgeschwindigkeits-Datenübertragung. Entwickelt für industrielle HMI, eingebettete Steuerungen, Handterminals, POS-Geräte und platzbegrenzte Anwendungen.
Hauptmerkmale
Grundspezifikationen (Tabelle)
Displaygröße: 4,0 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 720
Aktive Fläche: 71,93 × 71,93 mm
Außenmaße: 74,83 × 78,98 × 1,50 mm
Pixel Pitch: 0,08625 × 0,08625 mm
Blickrichtung: All O'Clock
Treiber-IC: NV3052C
Interface: 3SPI + 18-Bit RGB
Hintergrundbeleuchtung: 8 weiße LEDs
Analoge Betriebsspannung: 2,75 V (typ.)
Optische Eigenschaften (Tabelle)
Auflösung: 720 × 720
Kontrastverhältnis (typ.): 800 : 1
Farbumfang (typ.): 60%
Helligkeit (typ.): 300 cd/m²
Leuchtdichtegleichmäßigkeit (typ.): 80%
Blickwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit (typ.): 25 ms
Mechanik & Montage
Außenmaße (mm): 74,83 × 78,98 × 1,50 mm
Aktive Anzeigefläche (mm): 71,93 × 71,93 mm
Die mechanische Zeichnung wird in der Produktbeschreibung als Referenz bereitgestellt.
Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤90% rF (60°C)
Anwendungen
Technische Daten
Das YX40006A ist ein quadratisches 4,0-Zoll IPS-TFT-LCD-Modul mit hoher Auflösung (720×720 RGB) und einer Kombination aus 3-Draht-SPI-Initialisierung sowie 18-Bit-RGB Hochgeschwindigkeits-Datenübertragung. Entwickelt für industrielle HMI, eingebettete Steuerungen, Handterminals, POS-Geräte und platzbegrenzte Anwendungen.
Hauptmerkmale
- Displaygröße: 4,0 Zoll
- Auflösung: 720 (RGB) × 720
- LCD-Typ: IPS TFT-LCD, transmissiv
- Blickrichtung: All O'Clock (weiter IPS-Blickwinkel)
- Treiber-IC: NV3052C
- Interface: 3-Draht-SPI Initialisierung + 18-Bit RGB Hochgeschwindigkeit
- Hintergrundbeleuchtung: 8 × weiße LEDs
- Ultra-flaches quadratisches Gehäuse, geeignet für kompakte Einbauten
Grundspezifikationen (Tabelle)
Displaygröße: 4,0 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 720
Aktive Fläche: 71,93 × 71,93 mm
Außenmaße: 74,83 × 78,98 × 1,50 mm
Pixel Pitch: 0,08625 × 0,08625 mm
Blickrichtung: All O'Clock
Treiber-IC: NV3052C
Interface: 3SPI + 18-Bit RGB
Hintergrundbeleuchtung: 8 weiße LEDs
Analoge Betriebsspannung: 2,75 V (typ.)
Optische Eigenschaften (Tabelle)
Auflösung: 720 × 720
Kontrastverhältnis (typ.): 800 : 1
Farbumfang (typ.): 60%
Helligkeit (typ.): 300 cd/m²
Leuchtdichtegleichmäßigkeit (typ.): 80%
Blickwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit (typ.): 25 ms
Mechanik & Montage
Außenmaße (mm): 74,83 × 78,98 × 1,50 mm
Aktive Anzeigefläche (mm): 71,93 × 71,93 mm
Die mechanische Zeichnung wird in der Produktbeschreibung als Referenz bereitgestellt.
Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤90% rF (60°C)
Anwendungen
- Industrielle HMI und Bedienfelder
- Medizinische Instrumente
- Smart-Home-Steuergeräte
- Handterminals und POS-Systeme
- Eingebettete Systeme und IoT-Geräte
Technische Daten
- Modell: YX40006A
- Displaygröße: 4,0 Zoll
- Auflösung: 720×720 (RGB)
- LCD-Typ: IPS TFT-LCD, transmissiv
- Aktive Fläche: 71,93 × 71,93 mm
- Außenmaße: 74,83 × 78,98 × 1,50 mm
- Pixel Pitch: 0,08625 × 0,08625 mm
- Blickrichtung: All O'Clock (All-O'Clock IPS)
- Treiber-IC: NV3052C
- Interface: 3SPI + 18-Bit RGB
- Hintergrundbeleuchtung: 8 × weiße LEDs
- Typische Helligkeit: 300 cd/m²
- Kontrastverhältnis (typ.): 800:1
- Farbumfang (typ.): 60%
- Ansprechzeit (typ.): 25 ms
- Analoge Betriebsspannung: 2,75 V (typ.)
- Betriebstemperatur: -20°C bis +70°C
- Lagerungstemperatur: -30°C bis +80°C
- Feuchtigkeit: ≤90% rF (60°C)
