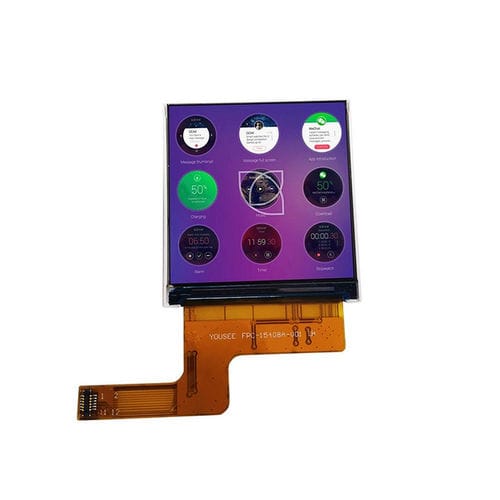

Displaymodul / TFT LCD YX15408A

Farb320 x 3201,54"

Produktübersicht
Das YX15408A ist ein 1,54-Zoll TFT-LCD-Modul mit hoher Pixeldichte, 320×320 RGB-Auflösung und MIPI-DSI-Schnittstelle. Angetrieben vom Treiber-IC ST7796S und mit weißer LED-Hintergrundbeleuchtung (×3) eignet sich das Modul für kompakte Embedded-HMIs, Wearables, Handterminals und Industriecontroller unter Linux oder Android.

Hauptmerkmale

• Displaygröße: 1,54 Zoll
• Auflösung: 320 (RGB) × 320
• Schnittstelle: MIPI DSI
• Driver IC: ST7796S
• Sichtbarkeitsrichtung: All O'Clock
• Hintergrundbeleuchtung: Weiße LEDs × 3
• LCM-Eingangsspannung: 2,8 ±0,1 V

Grundspezifikationen

• LCD-Typ: TFT-LCD, positiv transmissiv
• Aktive Fläche: 27,72 × 27,72 mm
• Außenmaße: 31,52 × 33,72 × 1,15 mm
• Pixelabstand: 0,0866 × 0,0866 mm
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 800:1

Optische Eigenschaften

• Auflösung: 320 × 320
• Farbumfang: 60%
• Leuchtdichte-Uniformität: 80%
• Blickwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
• Ansprechzeit: 30 ms

Mechanik

• Außenmaße: 31,52 × 33,72 × 1,15 mm
• Aktive Fläche: 27,72 × 27,72 mm
• Ultra-schlankes Profil für die Integration in kompakte Geräte

Betriebsbedingungen

• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤90% RH (60°C)

Anwendungen

• Wearables und Smart-Geräte
• Tragbare medizinische Geräte und IoT-Terminals
• Industrielle Messgeräte und Handterminals
• Embedded-HMI für Automatisierung und Fahrzeuge

Technische Daten

• Modell: YX15408A
• Displaygröße: 1,54 Zoll
• Auflösung: 320 (RGB) × 320
• Driver IC: ST7796S
• Schnittstelle: MIPI DSI
• Hintergrundbeleuchtung: Weiße LEDs × 3
• LCM-Eingangsspannung: 2,8 ±0,1 V
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 800:1
• Farbumfang: 60%
• Ansprechzeit: 30 ms
• Betriebstemperatur: -20°C ~ +70°C
