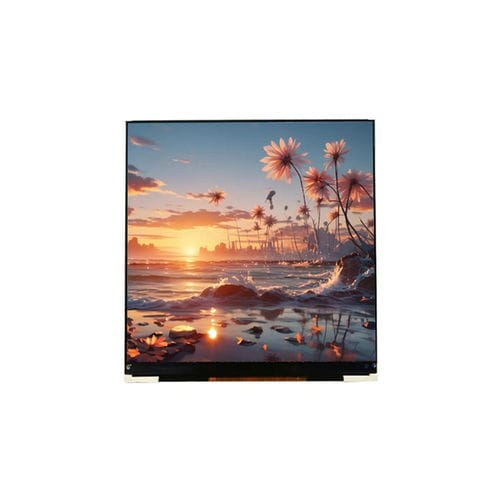

LCD-Displaymodul YX40018A

TFTFarb320 x 320

Übersicht
Das YX40018A ist ein 3,92-Zoll quadratisches TFT-LCD-Anzeigemodul mit einer RGB-Auflösung von 320×320. Es unterstützt wahlweise die MCU 8080- oder 4-Draht-SPI-Schnittstelle über IM0–IM2 und lässt sich damit flexibel in Embedded-Plattformen integrieren. Der Treiber ST7796U und die 10 weißen LEDs als Hintergrundbeleuchtung bieten stabile Bilddarstellung, All O'Clock-Betrachtungsrichtung und ein kompaktes Gehäuse für industrielle Steuerungen, medizinische Geräte, POS-Terminals, Handgeräte und eingebettete HMIs.

Grundlegende Spezifikationen

• Modell: YX40018A
• Displaygröße: 3,92 Zoll (quadratisch)
• LCD-Typ: TFT, transmissiv
• Auflösung: 320 (RGB) × 320
• Aktive Fläche: 71,14 × 69,82 mm
• Außenmaße: 75,66 × 78,23 × 2,24 mm
• Pixelpitch: 0,222 × 0,222 mm
• Treiber-IC: ST7796U
• Schnittstelle: MCU 8080 / 4‑Draht SPI (wahlbar über IM0–IM2)
• Hintergrundbeleuchtung: 10 weiße LEDs
• Analoge Betriebsspannung: 2,8 V (typ.)
• Kontrastverhältnis: 800 : 1
• Helligkeit: 300 cd/m²
• Farbumfang: 60%
• Luminanzgleichmäßigkeit: 80%
• Ansprechzeit: 25 ms

Optische Eigenschaften

• Auflösung: 320 × 320 (RGB)
• Kontrastverhältnis (typ.): 800 : 1
• Helligkeit (typ.): 300 cd/m²
• Farbumfang: 60%
• Blickwinkel (CR ≥ 10): All O'Clock / 80° / 80° / 80° / 80°
• Ansprechzeit: 25 ms

Elektrische & mechanische

• Kontur: 75,66 × 78,23 × 2,24 mm
• Aktive Fläche: 71,14 × 69,82 mm
• Pixelpitch: 0,222 × 0,222 mm
• Hintergrundbeleuchtung: 10 weiße LEDs
• Analoge Betriebsspannung: 2,8 V (typ.)

Betriebsbedingungen

• Betriebstemperatur: -10°C bis +60°C
• Lagerungstemperatur: -20°C bis +70°C
• Feuchtigkeit: ≤90% RH (60°C)

Integration und Anwendungen

• Schnittstelle wählbar über IM0–IM2: MCU 8080 oder 4‑Draht SPI für flexible Host-Anbindung
• All O'Clock-Betrachtungsrichtung erleichtert die Montage und sorgt für weite Sichtwinkel
• Kompaktes Gehäuse und flaches Profil für embedded HMI, Bedienfelder und Handgeräte
• Empfohlen für Industrieautomation, medizinische Displays, POS-Terminals und Smart-Geräte
