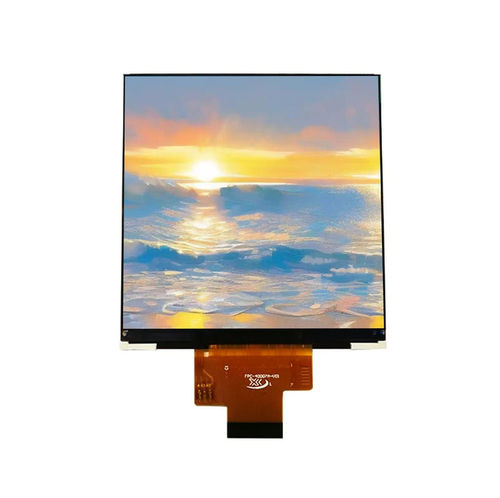

Displaymodul / TFT LCD YX40004A

Farb480 x 4803,95"

Übersicht
Das YX40004A ist ein quadratisches 3,95-Zoll-TFT-LCD-Modul mit einer RGB-Auflösung von 480×480 und einer kombinierten 3-Draht-SPI-Initialisierung sowie einer 18-Bit-RGB-Schnittstelle. Ausgestattet mit dem Treiber-IC ST7701S bietet das Modul präzise Farbwiedergabe, kurze Ansprechzeiten und einen All O'Clock-Betrachtungswinkel für gleichbleibende Sichtbarkeit. Es unterstützt schnelle Bildaktualisierungen und vereinfacht die Integration in Embedded-Controller und industrielle Plattformen. Typische Anwendungen: Industrie-Steuerpanels, eingebettete HMI, Smart-Geräte, POS-Terminals und medizinische Anzeigegeräte.

Mechanische Zeichnung
Die mechanische Zeichnung des YX40004A-Moduls ist verfügbar (Umriss und detaillierte Maße angegeben).

Grundspezifikationen
Displaygröße: 3,95 Zoll
LCD-Typ: TFT-LCD, positiv transmissiv
Auflösung: 480 (RGB) × 480
Aktive Fläche: 71,86 × 70,10 mm
Außenmaße: 74,83 × 78,98 × 2,18 mm
Pixelpitch: 0,145 × 0,145 mm
Betrachtungsrichtung: All O'Clock
Treiber-IC: ST7701S
Schnittstelle: 3SPI + 18-Bit RGB
Hintergrundbeleuchtung: Weiße LED × 8
LCM Eingangsspannung: 2,8 ±0,1 V

Optische Eigenschaften
Auflösung: 480 × 480
Kontrastverhältnis: 600 : 1
Farbumfang: 50%
Helligkeit: 300 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 17,5 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤90% RH (60°C)

Eigenschaften / Technische Spezifikationen

• Modell: YX40004A
• Displaygröße: 3,95 Zoll quadratisch
• Auflösung: 480×480 (RGB)
• Treiber-IC: ST7701S
• Schnittstelle: 3-Draht-SPI-Initialisierung + 18-Bit RGB-Datenübertragung
• Betrachtungsrichtung: All O'Clock
• Aktive Fläche: 71,86 × 70,10 mm
• Außenmaße: 74,83 × 78,98 × 2,18 mm
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Typische Helligkeit: 300 cd/m²
• Kontrastverhältnis: 600:1
• Betriebstemperaturbereich: -20°C bis +70°C
• Lagerungstemperaturbereich: -30°C bis +80°C
• LCM Eingangsspannung: 2,8 ±0,1 V
