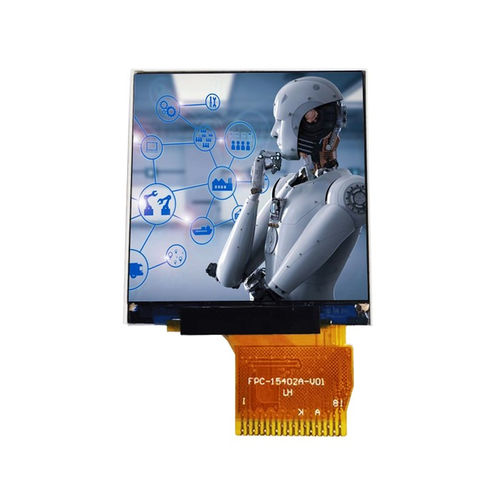

Displaymodul / TFT LCD YX15402A

Farb240 x 2401,54"

Produktübersicht
Das YX15402A ist ein quadratisches 1,54″ TFT-LCD-Anzeigemodul mit 240×240 RGB-Auflösung und einer 8-Bit MCU-Schnittstelle, ausgelegt für Wearables, Handterminals, Industriecontroller, medizinische Geräte und kompakte IoT-Anwendungen. Das Modul verwendet den Treiber ST7789V und eine 3-LED weiße Hintergrundbeleuchtung.

Hauptmerkmale

• Driver IC: ST7789V
• Transmissives TFT-LCD, quadratische Auflösung 240×240
• Betrachtungsrichtung: All O'Clock
• Niedriger Stromverbrauch, geeignet für batteriebetriebene Geräte

Anwendungen

• Wearables
• Handterminals und POS
• Industriecontroller und HMIs
• Medizinische Geräte und Instrumente
• Intelligente IoT-Sensoren und -Controller

Basisdaten
Displaygröße: 1.54 inch
Auflösung: 240 (RGB) × 240
LCD-Typ: TFT-LCD, transmissiv
Aktive Fläche: 27,72 × 27,72 mm
Gehäusemaße: 31,52 × 33,72 × 1,85 mm
Pixelpitch: 0,1155 × 0,1155 mm
Driver IC: ST7789V
Schnittstelle: MCU 8-bit
Hintergrundbeleuchtung: Weiße LED × 3
Analoge Betriebsspannung: 3,3 V typ.

Optische Eigenschaften
Auflösung: 240 × 240
Kontrastverhältnis: 800:1
Farbumfang: 60% (typ.)
Helligkeit: 300 cd/m² (typ.)
Leuchtdichtegleichmäßigkeit: 80%
Sichtwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchte: ≤90% RH (60°C)

Mechanik & Integration
Kompakte Gehäusemaße und definierte aktive Fläche erleichtern die mechanische Integration in platzbeschränkte Produkte. Mechanische Zeichnungen und PCB-Montagedetails auf Anfrage erhältlich.

Technische Daten

• Modell: YX15402A
• Displaygröße: 1.54 inch
• Auflösung: 240×240 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Driver IC: ST7789V
• Schnittstelle: MCU 8-bit
• Aktive Fläche: 27,72 × 27,72 mm
• Gehäusemaße: 31,52 × 33,72 × 1,85 mm
• Pixelpitch: 0,1155 × 0,1155 mm
• Hintergrundbeleuchtung: Weiße LED × 3
• Typische analoge Betriebsspannung: 3,3 V
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 800:1
• Sichtwinkel: All O'Clock
• Betriebstemperatur: -20°C bis +70°C
