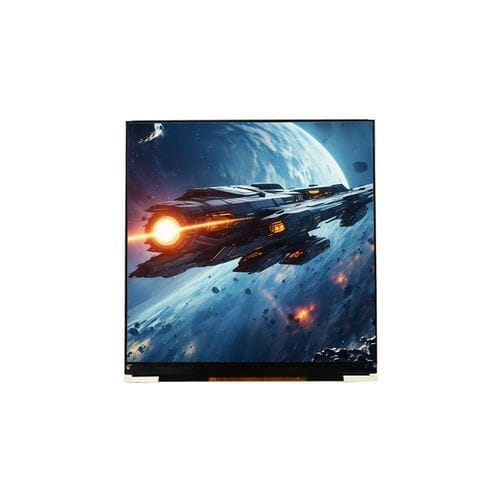

Displaymodul / TFT LCD YX34002A

Farb480 x 4803,4"

Beschreibung
Das YX34002A ist ein quadratisches 3,4-Zoll-TFT-LCD-Modul mit 480×480 RGB-Auflösung und einer SPI + RGB-Schnittstelle, ausgelegt für Smart-Home-Geräte, industrielle Bedienfelder, medizinische Geräte, POS-Terminals, Handheld-Instrumente und eingebettete HMI-Anwendungen. Der Treiber IC ST7701S sorgt für präzise Farbwiedergabe, scharfe Bildqualität und einen All O'Clock-Betrachtungswinkel für gleichbleibende Sichtbarkeit. Die kombinierte SPI + RGB-Schnittstelle ermöglicht einfache Initialisierung und hochgeschwindige RGB-Datenübertragung, geeignet für leistungsfähige Embedded-Systeme und Industrie-Steuerplattformen.

Mechanisch
Außenmaße: 70.45 × 70.32 × 1.89 mm. Aktive Anzeigefläche: 60.48 × 60.48 mm.

Grundlegende Spezifikationen
Displaygröße: 3,4 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 480
Aktive Fläche: 60.48 × 60.48 mm
Außenmaße: 70.45 × 70.32 × 1.89 mm
Pixelabstand: 0.126 × 0.126 mm
Betrachtungsrichtung: All O'Clock
Driver IC: ST7701S
Schnittstelle: SPI + RGB
Hintergrundbeleuchtung: Weiße LED × 8
Analog-Betriebsspannung: 3.3 V (typ.)

Optische Eigenschaften
Auflösung: 480 × 480
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Helligkeit: 300 cd/m²
Helligkeitsuniformität: 80%
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Luftfeuchtigkeit: ≤90% rF (60°C)

Merkmale / Technische Daten

• Modell: YX34002A
• Displaygröße: 3,4 Zoll
• Auflösung: 480 (RGB) × 480
• LCD-Typ: TFT-LCD, transmissiv
• Driver IC: ST7701S
• Schnittstelle: SPI + RGB
• Aktive Fläche: 60.48 × 60.48 mm
• Außenmaße: 70.45 × 70.32 × 1.89 mm
• Pixelabstand: 0.126 × 0.126 mm
• Hintergrundbeleuchtung: Weiße LED × 8
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 800 : 1
• Farbumfang: 60%
• Betrachtungsrichtung: All O'Clock
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagertemperatur: -30°C ~ +80°C
• Analog-Betriebsspannung: 3.3 V typ.
