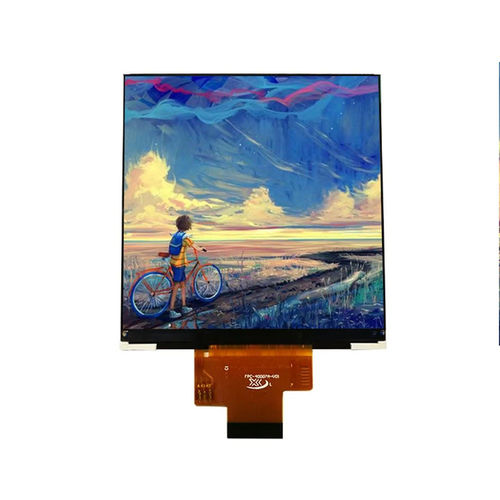

Displaymodul / TFT LCD YX40005A

IPSFarbGrafik

Übersicht
Das YX40005A ist ein quadratisches 4,0-Zoll TFT-LCD-Modul mit 720×720 RGB-Auflösung und MIPI DSI Schnittstelle. Mit dem Treiber-IC ST7703 und einem All O'Clock IPS-Panel bietet das Modul weite Betrachtungswinkel, präzise Farbwiedergabe und schnelle Reaktion für Embedded-HMI, industrielle Steuerungen, medizinische Geräte, Handterminals, POS-Systeme und KI-Geräte. Die MIPI DSI Schnittstelle ermöglicht schnelle Datenübertragung und einfache Integration in Linux-, Android- und andere Embedded-Plattformen.

Wesentliche physikalische Abmessungen
Außenmaß: 74.83 × 78.98 × 1.45 mm
Aktive Anzeigefläche: 71.93 × 71.93 mm
Pixelpitch: 0.08625 × 0.08625 mm

Grundspezifikationen
Displaygröße: 4,0 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 720
Aktive Fläche: 71.93 × 71.93 mm
Außenmaße: 74.83 × 78.98 × 1.45 mm
Pixelpitch: 0.08625 × 0.08625 mm
Betrachtungsrichtung: All O'Clock
Driver IC: ST7703
Schnittstelle: MIPI DSI
Hintergrundbeleuchtung: Weiße LEDs × 8
Analog-Betriebsspannung: 2.75 V Typ.
Logik-Betriebsspannung: 1.8 V Typ.

Optische Eigenschaften
Auflösung: 720 × 720
Kontrastverhältnis: 800 : 1 (typ.)
Farbumfang: 60% (typ.)
Helligkeit: 300 cd/m² (typ.)
Gleichmäßigkeit der Leuchtdichte: 80% (typ.)
Sichtwinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Reaktionszeit: 25 ms (typ.)

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤90% rF (60°C)

Mechanik & Integration
Ultra-schlankes quadratisches Design maximiert die sichtbare Fläche bei minimaler Einbaumaßnahme. Das kompakte Outline und die MIPI DSI-Schnittstelle erleichtern die mechanische Integration und das Signalrouting für industrielle HMIs, medizinische Anzeigen, Bedienfelder und andere Embedded-Systeme. Mechanische Zeichnungen und Moduloutline sind in der Produktdokumentation verfügbar.

Technische Daten

• Modell: YX40005A
• Displaygröße: 4,0 Zoll
• Auflösung: 720 (RGB) × 720
• LCD-Typ: IPS TFT-LCD, transmissiv
• Schnittstelle: MIPI DSI
• Driver IC: ST7703
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Aktive Fläche: 71.93 × 71.93 mm
• Außenmaße: 74.83 × 78.98 × 1.45 mm
• Analog-Spannung: 2.75 V Typ.
• Logik-Spannung: 1.8 V Typ.
• Helligkeit: 300 cd/m² (typ.)
• Kontrastverhältnis: 800 : 1 (typ.)
• Betrachtungswinkel: All O'Clock (80°/80°/80°/80°)
• Betriebstemperatur: -20°C bis +70°C
