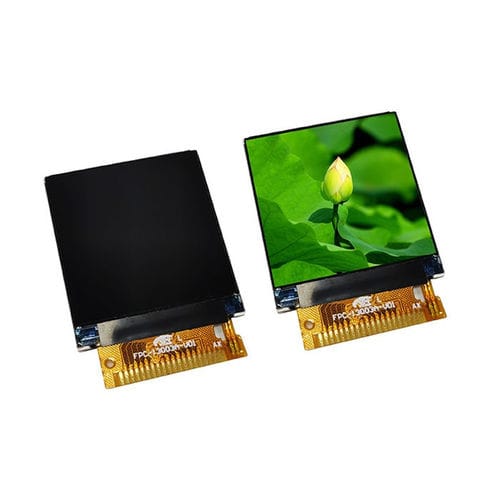

Displaymodul / TFT LCD YX14011A

Farb240 x 2401,45"

Produktübersicht
Das YX14011A ist ein quadratisches 1,4" TFT-LCD-Anzeigemodul mit 240×240 RGB-Auflösung und SPI-Schnittstelle, ausgelegt für Wearables, Handgeräte, Industriecontroller, Smart-Home-Produkte und IoT-Anwendungen. Mit dem Treiber-IC ST7789V bietet das Modul lebendige Farbwiedergabe und scharfe Grafiken sowie eine All O'Clock-Betrachtungsrichtung. Das kompakte Gehäuse und das ultraflache mechanische Profil eignen sich für platzkritische Embedded-Designs.

Hauptmerkmale

• 1,4" quadratisches TFT-LCD, transmissiver Typ
• Auflösung: 240 (RGB) × 240 Pixel
• Driver IC: ST7789V
• Schnittstelle: SPI
• Betrachtungsrichtung: All O'Clock
• Hintergrundbeleuchtung: weiße LEDs × 3
• LCM-Eingangsspannung: 3,3 ±0,1 V
• Ultraflache Gehäuseabmessungen für kompakte Anwendungen
• Anwendungen: Wearables, Handgeräte, Industriecontroller, Smart-Home-Produkte, IoT-Geräte

Technische Grunddaten
Displaygröße: 1,4 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 240 (RGB) × 240
Aktive Fläche: 25,2 × 25,2 mm
Gehäuseabmessungen: 28,0 × 31,35 × 1,65 mm
Pixelpitch: 0,105 × 0,105 mm
Betrachtungsrichtung: All O'Clock
Driver IC: ST7789V
Schnittstelle: SPI
Hintergrundbeleuchtung: weiße LEDs × 3
LCM-Eingangsspannung: 3,3 ±0,1 V

Optische Merkmale
Kontrastverhältnis: 500 : 1
Farbumfang: 60%
Helligkeit: 1000 cd/m²
Leuchtdichtegleichmäßigkeit: 80%
Betrachtungswinkel (CR ≥ 10): 80° / 80° / 80° / 80°
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +80°C
Lagerungstemperatur: -30°C ~ +80°C
Luftfeuchtigkeit: ≤90% rF (60°C)

Mechanik & Zeichnung
Gehäuseabmessungen: 28,0 × 31,35 × 1,65 mm; Aktive Fläche: 25,2 × 25,2 mm. Mechanische Zeichnung und Modulbilder verfügbar.

Merkmale / Technische Daten

• Modell: YX14011A
• Displaygröße: 1,4 Zoll
• Auflösung: 240×240 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Driver IC: ST7789V
• Schnittstelle: SPI
• Aktive Fläche: 25,2 × 25,2 mm
• Gehäuseabmessungen: 28,0 × 31,35 × 1,65 mm
• Pixelpitch: 0,105 × 0,105 mm
• Hintergrundbeleuchtung: weiße LEDs × 3
• LCM-Eingangsspannung: 3,3 ±0,1 V
• Betrachtungsrichtung: All O'Clock
• Helligkeit: 1000 cd/m²
• Kontrastverhältnis: 500:1
• Farbumfang: 60%
• Leuchtdichtegleichmäßigkeit: 80%
• Betrachtungswinkel (CR≥10): 80°/80°/80°/80°
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C ~ +80°C
• Lagerungstemperatur: -30°C ~ +80°C
• Luftfeuchtigkeit: ≤90% rF (60°C)
