Displaymodul / TFT LCD YX40007A

Farb480 x 4803,95"

Produktübersicht

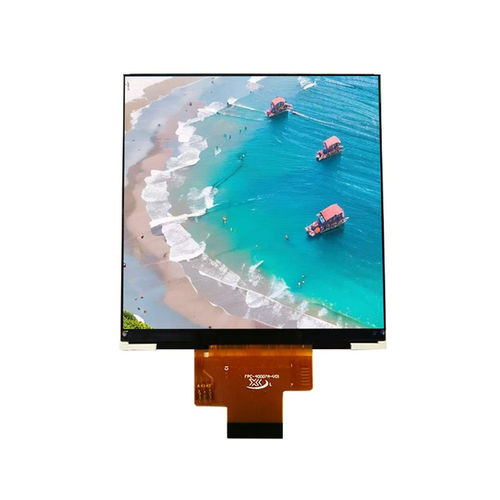

Das Yousee YX40007A ist ein 3,95-Zoll RGB TFT-LCD-Modul (480×480) mit MIPI DSI Schnittstelle und Treiber-IC ST7701S, entwickelt für industrielle Embedded-HMI, Handterminals, POS-Systeme und medizinische Geräte. Das Modul bietet einen All O'Clock Betrachtungswinkel, 8 weiße LED-Hintergrundbeleuchtungen und hochgeschwindigkeitsfähige MIPI-Konnektivität, kompatibel mit Linux- und Android-Plattformen.

Hauptmerkmale

• Displaygröße: 3,95 Zoll
• Auflösung: 480 (RGB) × 480
• Treiber-IC: ST7701S
• Schnittstelle: MIPI DSI
• LCD-Typ: TFT-LCD, positiv-transmissiv
• Betrachtungsrichtung: All O'Clock
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Kompaktes Gehäuse und aktive Fläche für einfache Integration
• Geeignet für industrielle Embedded-Anwendungen

Modellvarianten

• YX40007A
• YX40007ACT

Mechanik
Gehäusemaße: 74,83 × 78,98 × 2,18 mm. Aktive Fläche: 71,86 × 70,10 mm. Mechanische Zeichnung für Integrations- und Montagezwecke vorhanden.

Anwendungen

• Industrielle Steuerungssysteme
• Smart-Home-Geräte
• Medizinische Geräte
• Handterminals
• POS-Systeme
• Embedded HMI und IoT-Terminals

Grundspezifikationen

• Displaygröße: 3,95 Zoll
• LCD-Typ: TFT-LCD, positiv-transmissiv
• Auflösung: 480 (RGB) × 480
• Aktive Fläche: 71,86 × 70,10 mm
• Gehäusemaße: 74,83 × 78,98 × 2,18 mm
• Pixelabstand: 0,145 × 0,145 mm
• Helligkeit: 300 cd/m² (typ.)
• Kontrastverhältnis: 600:1 (typ.)
• Farbumfang: 50% (typ.)
• Ansprechzeit: 17,5 ms (typ.)
• LCM Eingangsspannung: 2,8 ±0,1 V

Optische Eigenschaften

• Auflösung: 480 × 480
• Kontrastverhältnis: 600:1
• Farbumfang (typisch): 50%
• Helligkeit (typisch): 300 cd/m²
• Luminanzgleichmäßigkeit: 80%
• Betrachtungswinkel (CR ≥ 10): 80°/80°/80°/80°
• Ansprechzeit (typisch): 17,5 ms

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤90% RH (60°C)

Technische Daten

• Modell: YX40007A
• Schnittstelle: MIPI DSI
• Treiber-IC: ST7701S
• Hintergrundbeleuchtung: 8 × weiße LEDs
• Betrachtungsrichtung: All O'Clock
• Anwendungen: Industrie, Medizin, POS, Handterminals, Embedded HMI
