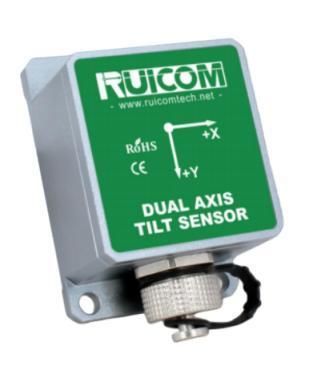

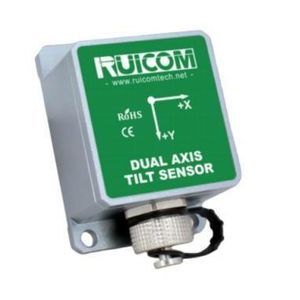

XY-Neigungsmesser NTS6-C1/C2/C3

2-AchsCANCANopen

Produktübersicht
Die NTS6-Serie ist ein digitales, miniaturisiertes MEMS-Neigungssensor-System für die industrielle Lageüberwachung. Es integriert eine zweikanalige Schwerkraftmesszelle, die die statische Erdbeschleunigung misst und in Roll- und Nickwinkel zur Horizontalebene umwandelt. Das integrierte MCU-System führt eine sekundäre Linearitätskalibrierung durch, um Genauigkeitsverluste analoger Produkte zu minimieren. Schnittstellen: CANopen, CAN2.0A, CAN2.0B.

Hauptmerkmale

• Auflösung: 0,02°
• Standardversorgung: DC 5 V
• Wählbare Ausgänge: CANopen / CAN2.0A / CAN2.0B
• Wählbare Messbereiche: ±10°, ±30°, ±60°, ±90°
• Schutzart: IP67

Leistungsdaten (Auszug)

• Messbereiche: ±10° / ±30° / ±60° / ±90°
• Messachse: XY (Roll- und Nickwinkel)
• Auflösung: 0,02°
• Messgenauigkeit (@25°C): 0,1°
• Nullpunkt-Temperaturkoeffizient (-40~85°C): ±0,02 °/°C
• Empfindlichkeits-Temperaturkoeffizient (-40~85°C): ≤150 ppm/°C
• Einschaltzeit: 0,5 s
• Antwortfrequenz: 20 s
• Ausgaberate (konfigurierbar): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Ausgangssignale: CANopen / CAN2.0A / CAN2.0B
• EMV: gemäß EN61000 und GBT17626
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @11 ms, dreiaxial (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzklasse: IP67
• Kabel: Standard 2 m geschirmtes Kabel (Gewicht ≤123 g)
• Gewicht: ≤112 g

Produktabmessungen
Siehe Produktbilder für das Maßblatt.

Technische Daten

• Modell / Serie: NTS6
• Verfügbare Messbereiche: ±10°, ±30°, ±60°, ±90°
• Messachse: XY (Roll- und Nickwinkel)
• Auflösung: 0,02°
• Messgenauigkeit (@25°C): 0,1°
• Nullpunkt-Temperaturkoeffizient (-40~85°C): ±0,02 °/°C
• Empfindlichkeits-Temperaturkoeffizient (-40~85°C): ≤150 ppm/°C
• Einschaltzeit: 0,5 s
• Antwortfrequenz: 20 s
• Ausgaberate (konfigurierbar): 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Ausgangssignale: CANopen, CAN2.0A, CAN2.0B
• EMV: gemäß EN61000 und GBT17626
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @11 ms, dreiaxial (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzklasse: IP67
• Kabel: Standard 2 m geschirmtes Kabel (Gewicht ≤123 g)
• Gewicht: ≤112 g
• Stromversorgung: DC 5 V Standard
