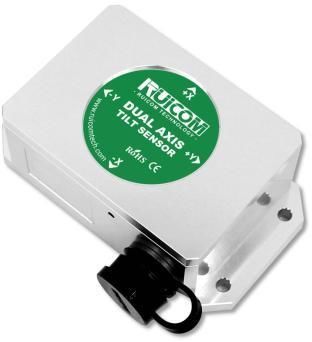

Einachsiger Neigungssensor HTS6

XYanalogmit Spannungsausgang

Produktvorstellung
Die HTS6‑Serie ist ein Neigungssensor mit analoger Spannungsausgabe für industrielle Neigungsmessungen. Er unterstützt Einzel‑ und Zweiachsmessung, verwendet ein miniaturisiertes Solid‑State‑Pendelsystem zur Erfassung des Gravitationsvektors und wandelt Neigungsänderungen in ein standardisiertes 0–5V Spannungssignal um. Das Modul integriert einen 24‑Bit Differenzial‑ADC und einen eingebetteten MCU für Echtzeitverarbeitung, automatische Temperaturkompensation und nichtlineare Korrektur und liefert kalibrierte linearisierte Ausgänge ohne nachträgliche Kalibrierung. Das nichtkontaktierende Messprinzip und MEMS‑Fertigung sorgen für kompakte Bauform, einfache Montage und erhöhte EMV‑Resistenz, geeignet für industrielle Lageüberwachung und -regelung.

Hauptmerkmale

• Wählbare Messbereiche: ±1° bis ±90°
• Genauigkeit (MAE): 0,005° im Kleinbereich bei Raumtemperatur
• Auflösung: 0,001°
• Ausgang: Analoge Spannung 0–5V (Nullpunkt ca. 2,5V)

Leistungsparameter (Tabelle)
Modell: HTS6 | Zustand: — | Parameter: —
Messbereiche: ±10°; ±30°; ±60°; ±90° (wählbare Abdeckung bis ±1°–±90°)
Messachse: X / XY Achse
Nullausgang: 2,5V (ca.)
Auflösung: 0,001°
Genauigkeit (MAE) bei Raumtemperatur: ±10° -> 0,005°; ±30° -> 0,01°; ±60° -> 0,02°; ±90° -> 0,03°
RMSE bei Raumtemperatur: ±10° -> 0,003°; ±30° -> 0,003°; ±60° -> 0,005°; ±90° -> 0,008°
Null‑Temperaturkoeffizient: -40~85°C -> 0,0005°/°C
Empfindlichkeits‑Tempkoeffizient: -40~85°C -> ≤100ppm/°C
Startzeit nach Einschalten: 0,5s
Ansprechfrequenz: 20Hz
EMV: gemäß EN61000 und GBT17626
Isolationswiderstand: ≥100MΩ
Stoßfestigkeit: 100g @ 11ms, 3 Achsen (Halbsinus)
Vibrationsfestigkeit: 10grms, 10~1000Hz
Schutzart: IP67
Kabel: Standardkonfiguration 1m geschirmter Luftfahrtstecker (7P×6,8mm), verschleißfest, großer Temperaturbereich, Kabelgewicht ≤110g
Gewicht: ≤250g (ohne Kabel)

Produktabmessungen
Produktabmessungen und Umrisszeichnungen sind in der technischen Dokumentation und in den Bildern der Produktseite verfügbar.

Technische Spezifikationen

• Modell: HTS6
• Ausgangssignal: Analoge Spannung 0–5V (Nullpunkt ca. 2,5V)
• Messmodi: Einzel‑ und Zweiachse
• Kernkomponenten: 24‑Bit Differenzial‑ADC und eingebetteter MCU
• Komensation: Automatische Temperaturkompensation und nichtlineare Korrektur (industriekalibrierte linearisierte Ausgabe)
• Messprinzip: Gravitationsvektorzerlegung mittels miniaturisiertem Solid‑State‑Pendelsystem
• Kontaktlose Messung (kein Referenzflächen‑Abgleich erforderlich)
• MEMS‑basiertes Sensorelement (kompakt, EMV‑resistent)
• Wählbare Bereiche: ±10°, ±30°, ±60°, ±90° (Abdeckung bis ±1°–±90°)
• Auflösung: 0,001°
• Genauigkeit (MAE) bei Raumtemperatur: 0,005° / 0,01° / 0,02° / 0,03° je nach Bereich
• RMSE: 0,003°–0,008° je nach Bereich
• Betriebstemperaturbereich für Tempco: -40~85°C
• Null‑Tempkoeffizient: 0,0005°/°C
• Empfindlichkeits‑Tempkoeffizient: ≤100ppm/°C
• Ansprechfrequenz: 20Hz
• Startzeit: 0,5s
• EMV‑Standard: EN61000, GBT17626
• Isolationswiderstand: ≥100MΩ
• Stoßfestigkeit: 100g @ 11ms
• Vibrationsfestigkeit: 10grms, 10~1000Hz
• Schutzart: IP67
• Kabel: 1m geschirmter Luftfahrtstecker (7P×6,8mm), Kabelgewicht ≤110g
• Produktgewicht: ≤250g (ohne Kabel)
