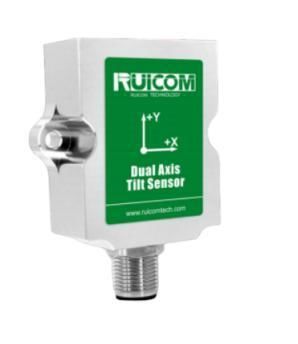

Neigungssensor / 4-20 mA LTS6

mit StromausgangkapazitivMEMS

Produktvorstellung
Die LTS6-Serie ist ein Neigungssensor mit Stromausgang, entwickelt für industrielle Einsatzbereiche. Basierend auf einer berührungslosen kapazitiven MEMS-Sensoreinheit und einer Störfestigkeitsplattform bietet der LTS6 eine weite Betriebstemperaturspanne sowie hohe Beständigkeit gegen Vibrationen und Stöße. Er berechnet Neigungswinkel in Echtzeit und wurde für einen langlebigen Betrieb mit einer Lebensdauer von bis zu 10 Jahren ausgelegt. Der Sensor lässt sich direkt auf der zu messenden Oberfläche befestigen, ohne zusätzliche Drehwellen, und ermöglicht so flexible Installationen an Baumaschinen, Landmaschinen und Automatisierungssystemen.

Hauptmerkmale

• 4–20 mA Stromschleifenausgang
• Weitbereich Versorgungsspannung: 9–36 V
• Hohe Vibrations- und Stoßfestigkeit
• Für eine Lebensdauer von bis zu 10 Jahren ausgelegt

Leistungsparameter (Tabelle)
LTS6 | Parameter
Ausgangsstrom: 4~20 mA
Auflösung: 0,1°
Messgenauigkeit (@25℃): ±0,2°
Ansprechzeit: 0,05 s
Temperaturdrift (-40℃ ~ +85℃): ±0,5°
Ausgangslast: >500 ohms
Betriebsstunden: 99.999 Stunden/Einheit (ohne Ausfall)
Isolationswiderstand: >100 Megaohm
Vibrationsfestigkeit: 10 grms 10~1000 Hz
Stoßfestigkeit: 100 g @ 11 ms, dreiachsig (Halbsinus)
Abmessungen: L64.5 × W50 × H18.5 mm
Gewicht: ≤100 g

Anwendungen

• Baumaschinen und Maschinenbau
• Landwirtschaftliche Geräte
• Industrielle Automatisierungssysteme

Technische Daten

• Modell: LTS6
• Messprinzip: Berührungslose kapazitive MEMS-Neigungsmessung
• Ausgang: 4~20 mA Stromschleife
• Versorgungsspannung: 9 ~ 36 V
• Auflösung: 0,1°
• Genauigkeit (@25℃): ±0,2°
• Temperaturdrift (-40℃ ~ +85℃): ±0,5°
• Ansprechzeit: 0,05 s
• Ausgangslast: >500 ohms
• Vibrationsfestigkeit: 10 grms (10~1000 Hz); Spitzenfestigkeit >3500 g
• Stoßfestigkeit: 100 g @ 11 ms (dreiachsig, Halbsinus)
• Isolationswiderstand: >100 MΩ
• Betriebsdauer: Für Langzeitbetrieb ausgelegt (~99.999 Stunden ohne Ausfall)
• Abmessungen: L64.5 × W50 × H18.5 mm
• Gewicht: ≤100 g
