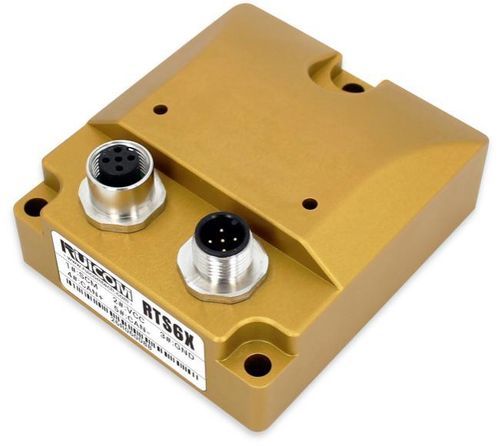

Einachsiger Neigungssensor RTS6

CANopenIP67stoßfest

Produktbeschreibung
Der Neigungssensor RTS6 verwendet eine zweikanalige redundante Architektur und misst auf einer Achse (X-Achse). Zwei unabhängige Betriebskanäle fungieren als gegenseitige Sicherung, sodass bei Ausfall eines Kanals der andere den stabilen Betrieb gewährleistet. Hardware- und Software-Redundanz sowie Zweikanal-Datenvergleich zur Rauschunterdrückung sind integriert. Der RTS6 unterstützt CANopen, ist elektromagnetisch verträglich konstruiert und bietet hohen Umweltschutz. Werkseitige Kalibrierung und digitale Filterung werden angewendet, um Messkonsistenz sicherzustellen.

Hauptmerkmale

• Zweikanalige redundante Architektur für Ausfalltoleranz
• Einachsmessung (X-Achse) mit ±180° Messbereich
• Auflösung 0,1°; Genauigkeit ±0,1° (@25°C)
• Zweikanaliger Datenvergleich zur Rauschunterdrückung
• CANopen Kommunikationsprotokoll
• Weite Versorgungsspannung: DC 9–36 V
• Betriebstemperatur: -40 bis +85°C
• Bicolor-LED-Statusanzeigen und Statusregister für Diagnosen
• Werkskalibrierung und digitale Filterung
• Schutzart IP67; hohe Vibrations- und Stoßfestigkeit

Leistungsparameter
Messbereich: Einachse ±180°
Messachse: X-Achse
Auflösung: 0,1°
Messgenauigkeit (@25°C): ±0,1°
Nullpunkt-Temperaturkoeffizient (-40–85°C): ±0,02°/°C
Startzeit nach Einschalten: 0,5 s
Grenzfrequenz: 0,9 Hz
Ausgangssignal: CANopen
Elektromagnetische Verträglichkeit: nach EN61000 und GBT17626
MTBF: ≥98.000 Stunden
Isolationswiderstand: ≥100 MΩ
Stoßfestigkeit: 100 g @ 11 ms, dreiachsig (Halbsinus)
Vibrationsfestigkeit: 10 grms, 10–1000 Hz
Schutzart: IP67
Gewicht: ≤220 g (ohne Kabel)

Technische Daten

• Modell: RTS6
• Messbereich: Einachse ±180°
• Messachse: X-Achse
• Auflösung: 0,1°
• Messgenauigkeit (@25°C): ±0,1°
• Nullpunkt-Temperaturkoeffizient: ±0,02°/°C (-40–85°C)
• Startzeit: 0,5 s
• Grenzfrequenz: 0,9 Hz
• Ausgang: CANopen
• EMV: EN61000, GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms, dreiachsig (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67
• Gewicht: ≤220 g (ohne Kabel)
• Versorgungsspannung: DC 9–36 V
