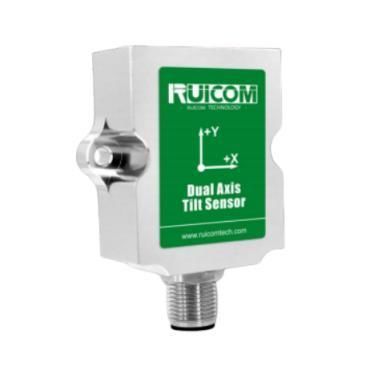

2-Achs-Neigungssensor LTS6

XYCANMEMS

Hauptmerkmale

• Sechs Montagelösungen
• Auflösung 0,1°
• Ausgang: CAN2.0B
• Hohe Vibrationsfestigkeit >2000g
• Schutzart IP67

Produktbeschreibung
Die LTS6-Serie ist ein kompakter MEMS-Neigungssensor der neuen Generation für dynamische Messungen, entwickelt zur stabilen Bestimmung der Lage bewegter Plattformen. Ein doppelt ausgelegtes Schwere-Neigungsmodul misst die statische Gravitation und wandelt diese in Neigungs- und Nickwinkel gegenüber der Horizontalen um. Ein integrierter MCU führt eine doppelte Linearkorrektur der Ausgangswerte durch und verbessert so die Genauigkeit gegenüber herkömmlichen analogen Geräten. Die berührungslose Messtechnik liefert die aktuelle Lage in Echtzeit, ist einfach zu handhaben und erfordert kein Ausrichten zweier Montageflächen. Geeignet für statische und dynamische Messszenarien, ideal für industrielle Automatisierung und Plattformlageüberwachung mit hoher Störfestigkeit gegenüber elektromagnetischen Einflüssen und dauerhaft stabilem Betrieb in rauen Umgebungen.

Leistungsparameter

• Messbereich: ±90°
• Messachsen: X-Achse / Y-Achse
• Auflösung: 0,1°
• Statische Genauigkeit (@25°C): ±0,3°
• Dynamische Genauigkeit (@25°C): ±0,8°
• Nullpunkt-Temperaturkoeffizient (-40°C~85°C): ±0,01 °/°C
• Sensitivitäts-Temperaturkoeffizient (-40°C~85°C): ≤100 ppm/°C
• Startzeit nach Einschalten: 1,5 s
• Ansprechzeit: 0,05 s
• Ausgangssignal: CAN2.0B
• EMV: Nach EN 61000 und GB/T 17626 Serie
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms, dreiachsig (Halbwellenform)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67
• Kabel: Standard 2 m geschirmtes Kabel
• Abmessungen: L64,5 × B50 × H18,5 mm
• Gewicht: ≤100 g (ohne Kabel)

Technische Daten

• Modell: LTS6
• Messbereich: ±90°
• Achsen: X / Y
• Auflösung: 0,1°
• Statische Genauigkeit: ±0,3° (@25°C)
• Dynamische Genauigkeit: ±0,8° (@25°C)
• Temperaturkoeffizienten: Nullpunkt ±0,01 °/°C; Sensitivität ≤100 ppm/°C
• Startzeit: 1,5 s
• Ansprechzeit: 0,05 s
• Schnittstelle: CAN2.0B
• EMV-Normen: EN 61000, GB/T 17626 Serie
• Schutzklasse: IP67
• Mechanische Robustheit: Stoß 100 g, Vibration 10 grms
• Kabel: 2 m geschirmt (Standard)
• Abmessungen: 64,5 × 50 × 18,5 mm
• Gewicht: ≤100 g (ohne Kabel)
