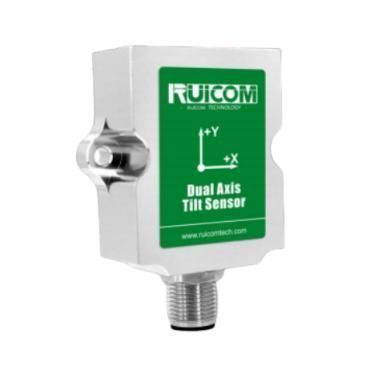

RS-485-Neigungssensor LTS6

RS-232TTLkapazitiv

Produktübersicht
Der LTS6 ist ein digitaler energiesparender Neigungssensor mit einem hochpräzisen kapazitiven MEMS-Element und einem speziellen Algorithmus zur berührungslosen Echtzeit-Winkelmessung. Er wurde auf einer interferenzarmen Strukturplattform entwickelt und bietet einen weiten Betriebstemperaturbereich, hohe Vibrations- und Stoßfestigkeit sowie langfristige Stabilität mit einer erwarteten Lebensdauer von bis zu 10 Jahren. Typische Einsatzbereiche sind Lageüberwachung in Bau- und Landmaschinen sowie Industriefahrzeugen.

Hauptmerkmale

• Sechs Montagearten für flexible Befestigung
• Vor-Ort-Nullpunkt-Kalibrierung
• Digitale Ausgänge: RS232, RS485, TTL
• Hohe Stoßfestigkeit >3500 g und starke Vibrationsresistenz

Technische Daten

• Modell: LTS6
• Auflösung: 0,1°
• Messgenauigkeit (@25°C): ±0,2°
• Ansprechzeit: 0,05 s
• Temperaturdrift (-40°C ~ +85°C): ±0,5°
• Ausgangsarten: RS232 / RS485 / TTL
• Last am Ausgang: >500 Ω
• Isolationswiderstand: >100 MΩ
• Vibrationsfestigkeit: 10 grms (10–1000 Hz); Produktspezifikation nennt zudem Stoßfestigkeit >3500 g
• Stoßfestigkeit: 100 g @ 11 ms (triaxial, Halbwellen‑Sinus)
• MTBF / Betriebsstunden: 99.999 Stunden
• Abmessungen: L64,5 × B50 × H18,5 mm
• Gewicht: ≤100 g

Anwendungen & Montage
Der LTS6 erlaubt die direkte Oberflächenmontage ohne zusätzliche mechanische Wellen oder komplexe Befestigungssysteme. Mehrere Einbaulagen werden unterstützt; der Sensor kann direkt am Messobjekt befestigt werden. Typische Anwendungen: Lageüberwachung, Neigungsmessung und Nivelliersteuerung in Baumaschinen, Landmaschinen und sonstigen Industrieanlagen.

Integrationshinweise
Wählen Sie die erforderliche digitale Schnittstelle (RS232/RS485/TTL) entsprechend Ihrem System. Stellen Sie eine Ausgangslast >500 Ω sowie eine geeignete Erdung/Isolierung sicher, um den angegebenen Isolationswiderstand und die Langzeitstabilität zu gewährleisten.
