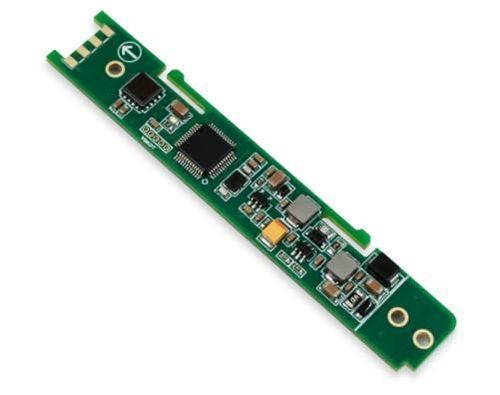

Zwei-Achs-Neigungssensor HTS3D

RS-485Hochpräzision

Produktvorstellung
Der HTS3D ist ein zweiachsiger Neigungssensor von RUICOM Technology für industrielle Anwendungen wie Überwachung der Neigung von Baugruben und Brückeninspektionen. Er übernimmt die Stabilität der HTS-Serie und verbessert Genauigkeit, Temperaturdrift und Langzeitstabilität (steuerbar innerhalb 0,01°). Ein integrierter Filter 5. Ordnung und ein biaxialer Gravitätsfusionsalgorithmus berechnen Roll- und Nickwinkel. Jedes Gerät wird auf einem mehrachsigen Kalibriertisch abgeglichen, um Querachsenfehler zu korrigieren und gegenseitige Störungen über große Messbereiche zu reduzieren.

Hauptmerkmale

• Zweiachsige Neigungsmessung (X und Y)
• Messbereich ±85°
• Messgenauigkeit 0,01° (@25°C)
• Auflösung 0,001°
• Integrierter Filter 5. Ordnung und biaxiale Gravitätsfusion
• Werkskalibrierung auf Drehtisch zur Korrektur von Querachsenfehlern
• RS485-Ausgang mit integrierter Bus-Schutzschaltung
• Mehrstufige Spannungsregelung mit Über-/Kurzschlussschutz
• Für industrielle Umgebungen mit kontrollierter Langzeitdrift ausgelegt

Leistungsdaten

• Messbereich: ±85°
• Messachsen: Zweiachsig (X, Y)
• Auflösung: 0,001°
• Messgenauigkeit (@25°C): 0,01°
• Langzeitstabilität: 0,01°
• Nullpunkt-Temperaturkoeffizient (-40–85°C): ±0,0002 °/°C
• Empfindlichkeits-Temperaturkoeffizient (-40–85°C): ≤50 ppm/°C
• Einschaltstartzeit: 1 s
• Ansprechbandbreite: 5 Hz
• Ausgangssignal: RS485
• Elektromagnetische Verträglichkeit: Nach EN61000 und GBT17626
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms (drei Achsen, Halbwelle)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Gewicht: ≤10 g (ohne Kabel)

Hinweise

• 1) Auflösung: kleinste erkennbare Winkeländerung innerhalb des effektiven Messbereichs.
• 2) Messgenauigkeit: Bewertung bei Standard-Umgebungstemperatur einschließlich Linearität, Wiederholbarkeit, Hysterese, Nullpunktversatz und Querachssensitivität.
• 3) Langzeitstabilität: Abweichung zwischen Maximal- und Minimalwerten während eines Jahres Dauerbetrieb bei Raumtemperatur.
• 4) Nullpunkt-Temperaturkoeffizient: Verhältnis der Nullpunkt-Offset-Änderung zur Temperaturänderung im Nennbetriebsbereich relativ zur Raumtemperaturreferenz.
• 5) Empfindlichkeits-Temperaturkoeffizient: Stabilitätsindex der Vollskalaausgabe bei Temperaturänderungen im Nennbereich.

Produktabmessungen
Zeichnungen und Abbildungsdaten der Abmessungen sind auf der Produktseite verfügbar.

Technische Daten

• Modell: HTS3D
• Messbereich: ±85°
• Messachsen: Zweiachsig (X, Y)
• Auflösung: 0,001°
• Messgenauigkeit (@25°C): 0,01°
• Langzeitstabilität: 0,01°
• Nullpunkt-Temperaturkoeffizient (-40–85°C): ±0,0002 °/°C
• Empfindlichkeits-Temperaturkoeffizient (-40–85°C): ≤50 ppm/°C
• Einschaltstartzeit: 1 s
• Ansprechbandbreite: 5 Hz
• Ausgangssignal: RS485
• Elektromagnetische Verträglichkeit: Nach EN61000 und GBT17626
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms (drei Achsen, Halbwelle)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Gewicht: ≤10 g (ohne Kabel)
