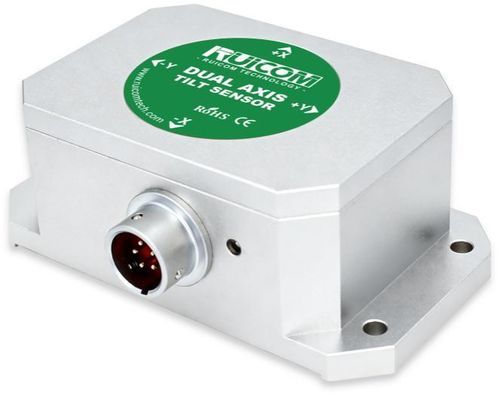

Einachsiger Neigungssensor HTS6

RS-485RS-232TTL

Produktübersicht
Die HTS6-Serie ist ein Neigungssensor mit digitaler Ausgabe zur präzisen Messung von Roll- und Nickwinkeln in industriellen Anwendungen. Erhältlich als Ein- oder Zwei-Achsen-Variante, mit integriertem 16-Bit Differenzial-A/D-Wandler und 5. Ordnung digitaler Filterung für hohe Auflösung und temperaturstabile Messwerte.

Hauptmerkmale

• Multi-Protokoll Digitalausgang: RS485, RS232, RS422 und TTL (MODBUS-kompatibel)
• Intelligente Temperaturdrift-Kompensation: integrierter hochpräziser digitaler Temperatursensor mit Echtzeitkorrektur; optionale Temperaturausgabe
• Wählbare Messbereiche: ±10°, ±30°, ±60°, ±90° (Einachsig max ±90°, zweiachsig max ±89,5°)
• Hohe Auflösung und Genauigkeit: Auflösung 0,001°; Genauigkeit bis 0,005° in kleinen Bereichen
• Industrielle Zuverlässigkeit: Schutzart IP67, Stoßfestigkeit 100 g @ 11 ms, Schwingfestigkeit 10 g rms (10–1000 Hz)

Leistungsparameter
Modell: HTS6

• Messachse: Einachse / Zwei-Achsen
• Auflösung: 0,001°
• Messbereiche: ±10°, ±30°, ±60°, ±90°
• Messgenauigkeit (@25°C): 0,005° (kleine Bereiche) bis 0,02° (größter Bereich)
• Langzeitstabilität: 0,01°–0,08° (je nach Bereich)
• Nullpunkt-Temperaturkoeffizient (−40~85°C): 0,0005°/°C
• Empfindlichkeits-Temperaturkoeffizient: ≤50 ppm/°C (typ.), ≤100 ppm/°C (größter Bereich)
• Ansprechfrequenz: 20 Hz; Ausgangsrate: 5 / 15 / 35 / 50 / 100 Hz
• Einschaltzeit: 0,5 s
• Ausgangssignale: RS232 / RS485 / RS422 / TTL / MODBUS
• EMV: konform zu EN61000 und GBT17626
• MTBF: ≥99.999 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms (triaxial, Halbwelle)
• Schwingfestigkeit: 10 g rms, 10–1000 Hz
• Schutzklasse: IP67
• Verdrahtung: Standard 2 m geschirmtes Kabel mit 7P × 6,8 mm Flugzeugstecker; abrieb- und temperaturbeständig; Kabelfläche ≤110 g
• Gewicht: ≤250 g (ohne Kabel)

Anwendungen & Hinweise

• Typische Anwendungen: Nivellierung von Industrieanlagen, Plattformstabilisierung, Antennen- und Sensorjustage, Überwachung von Baumaschinen
• Wählbare Schnittstellen und Ausgangsraten zur Integration in SPS, Datenlogger und SCADA-Systeme
• Hinweis: Definitionen von Auflösung, Messgenauigkeit, Nullpunkt-Temperaturkoeffizient und Empfindlichkeits-Temperaturkoeffizient finden Sie auf der Produktseite
