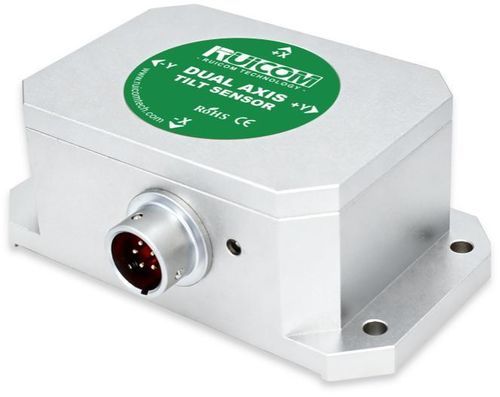

Einachsiger Neigungssensor HTS6

Zwei-AchsCANHochpräzision

Produktübersicht
Der HTS6 ist ein kompakter Industrieschrägsensor (ein- oder zweiachsig) mit CAN 2.0A-Ausgang und sub-milligradauflösung. Er kombiniert einen hochpräzisen 16-Bit Differenzial-A/D-Wandler mit einem digitalen Filter 5. Ordnung und einen integrierten Temperatursensor zur Echtzeit-Temperaturdriftkompensation. Die Standard-Ausgaberate beträgt 50 Hz; höhere oder kundenspezifische Raten sind auf Anfrage verfügbar. Das Gerät ist für stabile Einsätze in anspruchsvollen Industrieumgebungen und für präzises Plattform-Nivellieren und Lagereferenzanwendungen ausgelegt.

Hauptmerkmale

• Ausgangsschnittstelle: CAN 2.0A
• Auflösung: 0,001°
• Wählbare Messbereiche: ±1° bis ±35°
• Ein- oder zweiachsige Ausführung
• Breiter Versorgungsspannungsbereich: DC 9–36 V
• Integrierter Temperatursensor zur Driftkompensation (Temperaturausgang optional)
• Konfigurierbare Ausgaberaten: 5 / 15 / 35 / 50 Hz (Standard 50 Hz)

Anwendungsbereiche

• Industrielle Automatisierung und Prozesssteuerung
• Plattformnivellierung in Baumaschinen und Maschinen
• Steuerungssysteme für Photovoltaik-Tracker
• Lage-Referenzsysteme in der Luft- und Raumfahrt
• Nivellierung von Präzisionsinstrumenten
• Hochpräzise Neigungsmessungen für Plattformen und verwandte Bereiche

Leistungsparameter

• Messbereiche (Beispiele): ±10°, ±35° (wählbar von ±1° bis ±35°)
• Messachse: ein-/zweiachsig
• Auflösung: 0,001°
• Messgenauigkeit (@25°C): 0,005° (RMS) für kleine Bereiche, 0,01° (RMS) für größere Bereiche
• Langzeitstabilität: 0,01° / 0,02° (je nach Bereich)
• Nullpunkt-Temperaturkoeffizient (-40 bis 85°C): ±0,002°/°C
• Sensitivitäts-Temperaturkoeffizient (-40 bis 85°C): ≤50 ppm/°C
• Startzeit: 0,5 s
• Geräte-Ansprechfrequenz: 20 Hz (Gerät), standardmäßige Ausgangsantwort typ. 50 Hz
• Ausgaberate (konfigurierbar): 5 / 15 / 35 / 50 Hz
• Ausgangssignal: CAN 2.0A
• EMV: gemäß EN61000 und GBT17626
• MTBF: ≥99.999 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @11 ms, dreiachsig (Halbsinus)
• Schwingfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67
• Verdrahtung: Standard 2 m abgeschirmtes Aviation-Kabel (7P × 6,8 mm), abriebfest, weite Temperaturbereiche
• Gewicht: ≤250 g (ohne Kabel)

Anmerkungen zu Parametern

• Auflösung: kleinste detektierbare Winkeländerung im effektiven Messbereich.
• Messgenauigkeit: Bewertung bei Standard-Umgebungstemperatur unter Berücksichtigung von Linearität, Wiederholbarkeit, Hysterese, Nullpunktversatz und Querachsensensitivität.
• Nullpunkt-Temperaturkoeffizient: Änderung des Ausgangswertes pro °C bei Null-Eingang über den spezifizierten Temperaturbereich.
• Sensitivitäts-Temperaturkoeffizient: Stabilitätskennwert der Vollausgangsänderung bei Temperaturänderung.
