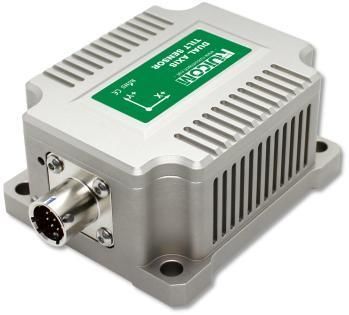

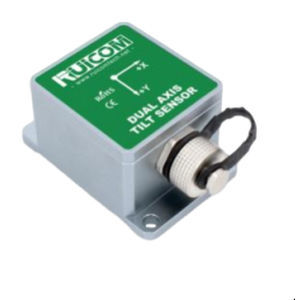

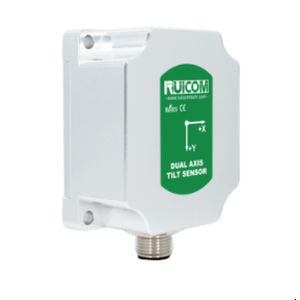

Schwingungssensor für die Maschinen-Zustandsüberwachung VTS6D

für Maschinenwartungfür raue Umgebungenfür präventive Wartung

Produktvorstellung
Der VTS ist ein hochpräziser Industrie-Sensor von RUICOM Technology zur Messung von Vibrationen und Neigungswinkeln. Jede Einheit durchläuft werkseitig eine Kalibrierkompensation über den gesamten Temperaturbereich sowie Stabilitätstests, um zuverlässige Messleistungen unter unterschiedlichen Umgebungsbedingungen zu gewährleisten. Ein integrierter FFT-Algorithmus detektiert mechanische Vibrationen im Bereich 0,5–20 Hz und ermöglicht die Berechnung von Spitzengeschwindigkeit und maximaler Verschiebungsamplitude mittels Frequenzanalyse. Das Gerät unterstützt mehrere industrielle Schnittstellen (RS485 / RS422 / RS232) sowie das MODBUS-Protokoll. Professionelle Datenanalyse-Software für Echtzeitüberwachung, Aufzeichnung und tiefergehende Auswertung ist enthalten. Das berührungsfreie Montagekonzept erlaubt eine sichere Verschraubung auf der Zieloberfläche und die automatische Berechnung des horizontalen Neigungswinkels zur schnelleren Inbetriebnahme. Dank hoher EMV-Festigkeit und Stoßresistenz eignet sich die VTS-Serie für anspruchsvolle mobile Plattformen und komplexe Umgebungen wie Satellitenkommunikationsfahrzeuge, spezielle Führungsfahrzeuge und Radarantennenfahrzeuge.

Hauptmerkmale

• Hochpräziser Neigungs- und Vibrationssensor
• Integrierter FFT-Algorithmus zur Schwingungsanalyse (0,5–20 Hz)
• Zweiachsen-Inklinometermessung (XY)
• Hohe Auflösung und Genauigkeit (Auflösung 0.0005°, Genauigkeit 0.001°)
• Wahlweise horizontale oder vertikale Ausrichtung
• Mehrere industrielle Schnittstellen: RS485 / RS232 / RS422; unterstützt MODBUS
• Robustes Design mit starker EMV-Leistung und Stoßfestigkeit

Anwendungen

• Lageermittlung auf hochwertigen mobilen Plattformen (Satellitenkommunikationsfahrzeuge, spezielle Führungsfahrzeuge, Radarantennenfahrzeuge)
• Industrielle Schwingungsüberwachung und Diagnostik
• Präzise Neigungs-/Nivellüberwachung in rauen Umgebungen

Technische Daten

• Model: VTS6D
• Messbereich: ±10°
• Messachse: XY (Zweiachsen)
• Auflösung: 0.0005°
• Messgenauigkeit: 0.001°
• Nulltemperaturkoeffizient: 0.0003°/°C
• Empfindlichkeits-Temperaturkoeffizient: ≤50 ppm/°C
• Einschaltzeit: <0.5 s
• Ansprechfrequenz: 20 Hz
• Ausgaberate: konfigurierbar 5 Hz / 10 Hz / 25 Hz / 35 Hz / 50 Hz / 100 Hz
• Ausgangssignal / Schnittstellen: RS485 / RS232 / RS422 (optional)
• Kommunikationsprotokoll: unterstützt industriellen MODBUS
• EMV: gemäß EN61000 und GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms (3 Achsen, Halbwellen-Sinus)
• Vibrationsfestigkeit: 10 grms / 10 ~ 1000 Hz
• Schutzart: IP67
• Kabel: standardmäßig 1 m lang, verschleißfestes, temperaturbeständiges, geschirmtes Kabel mit Luftfahrtstecker; Gewicht ≤150 g
• Gewicht: ≤425 g (ohne Kabel)
• Vibrationsdetektionsfähigkeit: erkennt mechanische Schwingungen im Bereich 0.5–20 Hz und berechnet Spitzengeschwindigkeit sowie maximale Verschiebungsamplitude mittels Frequenzanalyse
