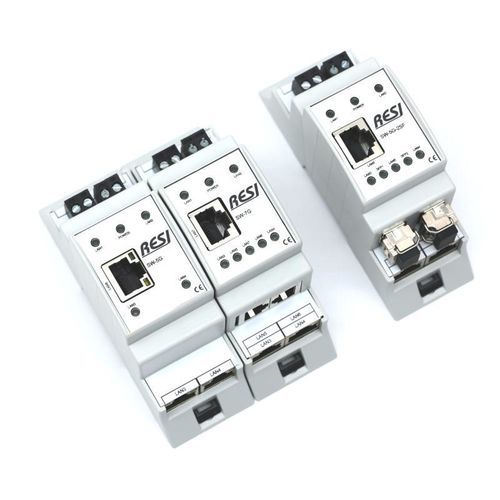

Ethernet-Switch / unmanaged RESI-SW series

5 PortsGigabit-Ethernetkonsolenmontierbar

Produktübersicht
Extrem kompakte unmanaged Ethernet-Switches zur direkten Montage in Schaltschränken mit 45-mm-Ausschnitt. Die Geräte beanspruchen 4 MU und unterstützen eine Weitbereichs-Gleichstromversorgung für industrielle Netzwerkverteilungen.

Versionen und Funktionen

• RESI-SW-5G: Unmanaged Switch mit fünf RJ45-Kupferports; alle Ports unterstützen 10/100/1000 Mbit/s.
• RESI-SW-7G: Unmanaged Switch mit sieben RJ45-Kupferports; fünf Ports unterstützen 10/100/1000 Mbit/s, zwei Ports unterstützen nur 1000 Mbit/s.
• RESI-SW-5G-2SF: Unmanaged Switch mit fünf RJ45-Kupferports und zwei SFP-Steckplätzen (für Glasfaser oder zusätzliche SFP-zu-RJ45-Module); RJ45: 10/100/1000 Mbit/s, SFP: 1000 Mbit/s.
• RESI-SW-5M: 100 Mbit-Version — fünf RJ45-Kupferports, alle Ports unterstützen 10/100 Mbit/s.

Produktvarianten / Optionen (wie präsentiert)

• RESI-SW-5G: Unmanaged Switch, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s)
• RESI-SW-7G: Unmanaged Switch, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s) + 2x RJ45 (1000 Mbit/s)
• RESI-SW-5G-2SF: Unmanaged Switch, 12–48 V DC, 5x RJ45 (10/100/1000 Mbit/s) + 2x SFP-Slot (1000 Mbit/s)

Dokumentation (auf der Produktseite verfügbar)

• RESI-PA-RESI-SW-5G-DE-EN.pdf (Produktdokumentation)
• RESI-PA-RESI-SW-5G-2SF-DE-EN.pdf (Produktdokumentation)
• RESI-PA-RESI-SW-7G-DE-EN.pdf (Produktdokumentation)
• RESI-Products-SWITCHES-EN.pdf (Marketing / Katalogseiten)
• RESI-DECLARATION-OF-CONFORMITY-CE-SWITCHES-EN.pdf (Konformitätserklärungen / Zertifikate)

Technische Spezifikationen & wichtige Informationen

• Produkttyp: Unmanaged Ethernet-Switch für Schaltschrankintegration (sehr kleines Format).
• Montage: Für Schaltschränke mit 45-mm-Ausschnitt konzipiert; Platzbedarf 4 MU.
• Stromversorgung: Weitbereichseingang 12–48 V DC.
• Schnittstellen: 5x RJ45 (Gigabit bei G-Versionen); Variante mit 7x RJ45; 2x SFP-Steckplätze bei 5G-2SF.
• Geschwindigkeiten: Unterstützung für 10/100 Mbit/s und 10/100/1000 Mbit/s je nach Variante; einzelne Ports oder SFP-Steckplätze arbeiten nur mit 1000 Mbit/s.
• Anwendungsfall: Kompakte Netzverteilung in Steuerungsgehäusen für industrielle und Automatisierungsanwendungen.
