Gateway für Kommunikation RESI-DALI series

TCPEthernetRS232

Kurzbeschreibung
Unsere DALI-Gateways bieten eine technische Lösung zur Steuerung von DALI 1.0- und DALI 2.0-Lichtsystemen. Ein separates DALI-Netzteil ergänzt das Sortiment. Die Gateways unterstützen die DALI-Profile DT6 (zweifarbige / einstellbare Weißsteuerung) und DT8 (RGB / RGBW-Steuerung). DALI 2.0-Sensoren und Befehlsgeräte können von den Gateways ausgewertet werden.

Unterstützte Controller & Integration
Die Gateways sind für die Anbindung verschiedener Controller vorgesehen:

• PCs
• SPS / PLC
• DDC
• Mediensteuerungen
• Einplatinencomputer
• Raspberry Pi
• Arduino
• Spezialhardware

Die Einbindung erfolgt via MODBUS (RTU oder TCP) oder über ein einfaches ASCII-Befehlsset.

Konfiguration
Nutzen Sie die kostenlose Software RESIConfigurator zum Parametrieren und Testen der DALI-Gateways: Initialisierung neuer DALI-Leuchten, Test des gesamten DALI-Lichtnetzwerks und Konfiguration einzelner Leuchtenparameter.

Produktvarianten

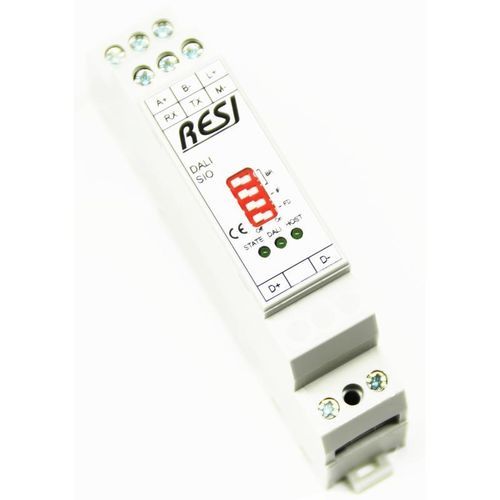

• RESI-DALI-SIO: DALI 1.0+2.0 Master, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH: DALI 1.0+2.0 Master, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-DALI-PS: DALI 1.0+2.0 Spannungsversorgung

Dokumente / Kataloge (Auszug)

• Kataloge und Übersichten zu unseren Gateway-Produkten
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Handbücher / Produktanhänge (Auszug)

• RESI-M-xxx-SIO-ETH-EN.pdf (Manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (MODBUS/ASCII-Befehlslsite)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Weitere technische Dokumente (Auszug)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Technische Spezifikationen

• Unterstützte DALI-Versionen: DALI 1.0 und DALI 2.0
• Unterstützte Profile: DT6, DT8
• DT6: zweifarbige / einstellbare Weißsteuerung (z. B. Kaltweiß–Warmweiß)
• DT8: RGB / RGBW-Steuerung für Spots und LED-Streifen
• Schnittstellen & Protokolle: MODBUS (RTU oder TCP) und ASCII-Befehlsset
• Konfigurationstool: RESIConfigurator (kostenlose Software)
• Verfügbare Referenzen / MPNs: RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Typische Schnittstellen je Variante: RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Beispielpreis angezeigt: Preis zzgl. MwSt. 220 (Währung separat angegeben)
• Gewicht (Produktangabe): 0,300000 kg
