LED-Lichtsteuergerät RESI-xLED series

RS232EthernetUSB

Beschreibung
Unsere LED-Gateways zur Integration von LED-Leuchten, LED-Spots und LED-Streifen. Unterstützung für einfarbige, zweifarbige (Kaltweiß / Warmweiß) sowie RGB/RGBW-Streifen. Die Serien RESI-xLED-SIO und RESI-xLED-ETH steuern Konstantspannungs-LED-Streifen (12V DC oder 24V DC) mit gemeinsamer Anode über PWM-Modulation.

Unterstützte LED-Typen

• Konstantspannungs-Einfarb-LED-Streifen (12V oder 24V), gemeinsame Anode, PWM-Ansteuerung
• Zweifarbige LED-Streifen (Kaltweiß / Warmweiß)
• RGB- und RGBW-LED-Streifen
• Adressierbare LED-Streifen auf Basis von WS2812 oder WS2805 (bei RESI-2LEDWS-Varianten)

Anbindung & Steuerung
Für den Anschluss an PCs, SPSen, DDC, Mediencontroller, Minicomputer, Raspberry Pi, Arduino oder spezielle Hardware konzipiert. Integration über MODBUS (RTU/TCP) oder einfache ASCII-Textkommandos. Schnittstellen je nach Variante: RS232, RS485, Ethernet oder USB.

Konfiguration
Konfiguration und Tests mit der Software RESIConfigurator durchführen.

Verfügbare Varianten (Beispiele)

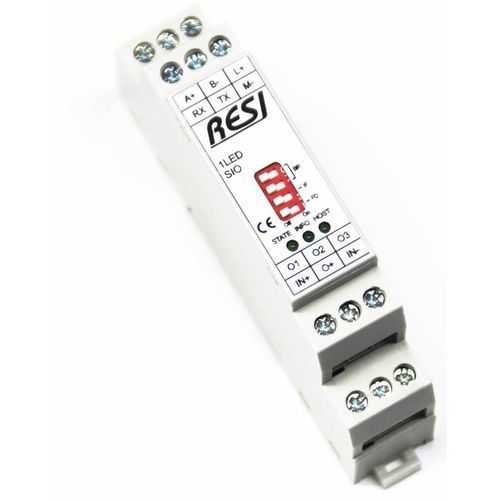

• RESI-1LED-SIO: 3x PWM-Ausgänge für Konstantspannungs-LED-Streifen, MODBUS/RTU + ASCII, 1xRS232 + 1xRS485
• RESI-1LED-ETH: 3x PWM-Ausgänge, MODBUS/TCP + ASCII, 1xEthernet
• RESI-4LED-SIO: 12x PWM-Ausgänge, MODBUS/RTU + ASCII, 1xRS485
• RESI-4LED-ETH: 12x PWM-Ausgänge, MODBUS/TCP + ASCII, 1xEthernet
• RESI-2LEDWS-SIO / RESI-2LEDWS-ETH / RESI-2LEDWS-USB: 2-Kanal-Controller für bis zu 1024 WS2805/WS2812 adressierbare LEDs, via MODBUS/RTU, MODBUS/TCP oder USB

Hinweise

• PWM-Modulation für Konstantspannungs-LED-Streifen mit gemeinsamer Anode.
• Unterstützt MODBUS (RTU/TCP) und ein einfaches ASCII-Befehlsset für die Automatisierungsintegration.

Technische Daten

• Produktfamilie: RESI-xLED
• Beispielvariante auf der Seite: RESI-4LED-SIO
• Steuerausgänge: Varianten mit 3xPWM oder 12xPWM; 2-Kanal-Varianten für adressierbare LEDs
• Unterstützte Versorgung für LED-Streifen: 12V DC oder 24V DC (Konstantspannung)
• Adressierbare LED-Unterstützung: WS2812, WS2805 (bis zu 1024 LEDs für RESI-2LEDWS-Varianten)
• Kommunikationsschnittstellen: RS232, RS485, Ethernet, USB (je nach Variante)
• Protokolle: MODBUS (RTU/TCP) und ASCII-Befehlsset
• Konfigurationssoftware: RESIConfigurator
• Referenz (Beispielvariante): RESI-4LED-SIO
• Menge auf der Seite (Lagerbestand angezeigt): 10 (Variante), 69 (alle Versionen)
• Preis (zzgl. MwSt., Seite): 211.20 EUR
