Gateway für Kommunikation RESI-KNX series

RS232EthernetModbus TCP

Übersicht
Die RESI-KNX-Serie bietet bidirektionale Gateways zur Integration einer KNX-Anlage mit externen Steuerungen oder Geräten. Die Varianten unterstützen MODBUS (RTU/TCP) oder eine einfache ASCII-Kommando­schnittstelle und stellen physische Schnittstellen wie RS232, RS485 und Ethernet bereit.

Stromversorgung
Das Gerät RESI-KNX-PS versorgt einen KNX-Bus mit max. 160 mA und ist für kleine KNX‑Installationen vorgesehen.

Funktionen

• Bidirektionaler Datenaustausch zwischen KNX-Bus und externen Steuerungen oder Systemen.
• Integration über MODBUS-Protokolle (MODBUS TCP oder MODBUS RTU) oder über ASCII-Textbefehle.
• Unterstützung von MODBUS‑Slaves und ASCII-fähigen Geräten via RS232, RS485 oder Ethernet (MODBUS/TCP).

Kompatible Controller / Hosts

• PC
• SPS (PLC)
• Automatisierungscontroller
• Media‑Control‑Systeme
• Einplatinencomputer (z. B. Raspberry Pi)
• Arduino‑Boards und ähnliche
• Spezielle Hardwareplattformen

Verfügbare Produktvarianten

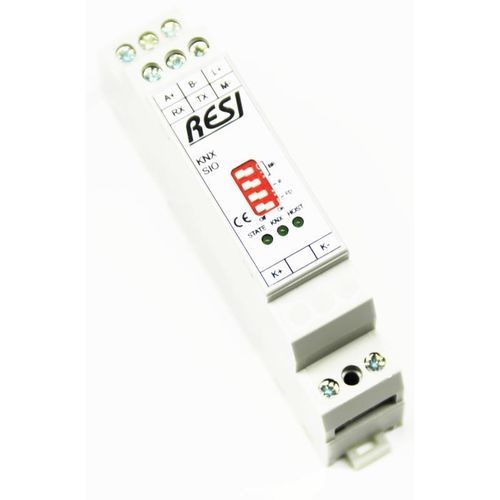

• RESI-KNX-SIO: KNX‑Gateway, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-KNX-ETH: KNX‑Gateway, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-KNX-GW: KNX‑Gateway, ASCII, 1x RS232 + 1x RS485
• RESI-KNXGW-ETH: KNX‑Gateway, ASCII, 1x Ethernet
• RESI-KNX-MBMASTER: KNX‑Gateway, MODBUS/RTU Master, 1x RS232 + 1x RS485
• RESI-KNX-PS: KNX‑Stromversorgung (max. 160 mA)

Konfiguration
Die Konfiguration und Prüfung erfolgen mit der kostenlosen Software RESIConfigurator.

Verfügbare Dokumente & Handbücher (Auswahl)

• RESI-CATALOG-GATEWAYS-EN-GW-59-RESI-KNX-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-60-RESI-KNX-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-61-RESI-KNX-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-62-RESI-KNX-GW.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-63-RESI-KNXGW-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-64-RESI-KNX-MBMASTER.pdf
• RESI-M-xxx-SIO-ETH-EN.pdf (Handbuch)
• RESI-M-KNX-GW-KNXGW-ETH-EN.pdf (Handbuch)
• RESI-M-KNX-MBMASTER-EN.pdf (Handbuch)
• RESI-PA-RESI-KNX-SIO-DE-EN.pdf (Produktanhang)
• RESI-PA-RESI-KNX-ETH-DE-EN.pdf (Produktanhang)
• RESI-PA-RESI-KNX-PS-DE-EN.pdf (Produktanhang)
• RESI-PA-RESI-KNX-GW-DE-EN.pdf (Produktanhang)
• RESI-PA-RESI-KNX-MBMASTER-DE-EN.pdf (Produktanhang)
• RESI-L-KNX-SIO,ETH-MODBUS+ASCII-EN.pdf (MODBUS‑Mapping + ASCII‑Befehlsliste)

Spezifikationen / technische Merkmale

• Serie: RESI-KNX
• Referenzbeispiel: RESI-KNX-ETH
• Schnittstellen (je nach Variante): RS232, RS485, Ethernet
• Unterstützte Protokolle: KNX, MODBUS (RTU/TCP), ASCII‑Kommando­schnittstelle
• Stromversorgung für KNX‑Bus (RESI-KNX-PS): max. 160 mA
• Typische Anwendung: bidirektionales Gateway zwischen KNX und MODBUS‑ oder ASCII‑fähigen Controllern/Mediasystemen
• Konfigurationstool: RESIConfigurator
• Preis (exkl. MwSt., Beispielattribut): 228,40 EUR
• Dateien: mehrere Bilder und Produktanhänge verfügbar
