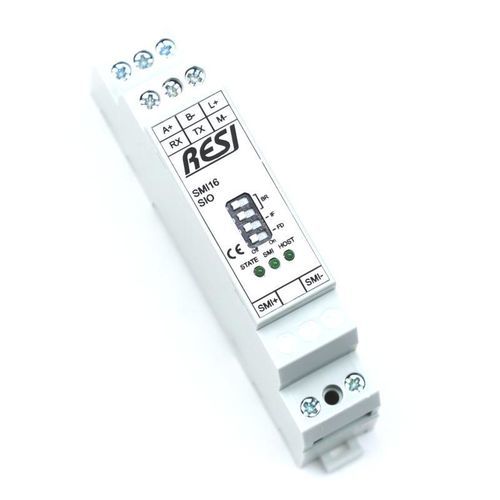

Industrie-Gateway RESI-SMIx

für KommunikationSerieRS-485

Übersicht
Unsere SMI-Gateways ermöglichen die Steuerung von Rollos und Jalousien mit SMI-Motor. SMI steht für Standard Motor Interface®. Bis zu 16 SMI-Beschattungen oder Jalousien können über ein SMI-Gateway gesteuert werden.

Funktionen und Einsatz
Die Gateways erlauben die Anbindung an Steuerungen, die MODBUS/RTU-Masterprotokoll oder einfache ASCII-Textzeichenfolgen über serielle Schnittstellen (RS232 oder RS485) senden/empfangen. Für Steuerungen mit Ethernet (MODBUS/TCP-Client oder ASCII-Sockets) stehen entsprechende ETH-Varianten zur Verfügung. Beide Gateway-Typen verfügen über ein eingebautes SMI-Bus-Netzteil, mit Ausnahme des speziellen Diagnose-Gateways (siehe unten).

Konfiguration
Zur Inbetriebnahme und Konfiguration verwenden Sie die Original SMI-Software SMI EasyMonitor3 zusammen mit den RESI-SMIx-SIO-Gateways, um SMI-Rollos und Jalousien zu konfigurieren und zu testen.

Kompatibilität
Geeignet zum Anschluss an PCs, SPS, Automationssysteme, Mediensteuerungen, Minicomputer, Raspberry Pi, Arduino oder spezielle Hardware. Einbindung über MODBUS-Protokoll oder einfache ASCII-Textbefehle.

Verfügbare Varianten (Auswahl)

• RESI-SMI8-SIO: SMI Gateway für 8 SMI-Rollo-/Jalousiemotore, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI16-SIO: SMI Gateway für 16 SMI-Rollo-/Jalousiemotore, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-SMI8-ETH: SMI Gateway für 8 SMI-Rollo-/Jalousiemotore, MODBUS/TCP-Client / ASCII Sockets, 1x Ethernet
• RESI-SMI16-ETH: SMI Gateway für 16 SMI-Rollo-/Jalousiemotore, MODBUS/TCP-Client / ASCII Sockets, 1x Ethernet
• RESI-SMI16-DIAG: SMI Diagnose Gateway für 16 SMI-Rollo-/Jalousiemotore, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (ohne interne Stromversorgung, zum Abhören/Diagnose einer SMI-Leitung)

Dokumententypen verfügbar

• Produktdatenblätter (Produktbeilagen) für SMI8 / SMI16 (DE/EN)
• Handbuch (RESI-M-xxx-SIO-ETH-EN)
• MODBUS Mapping und ASCII-Befehlslisten für SMI8 / SMI16
• Produktkatalogseiten (Gateways Übersicht und SMI-spezifische Seiten)
• Konformitätserklärung (Declaration of Conformity CE für SMI)

Charactéristiques / spécifications techniques

• Artikel-Nr. (Beispiel Auswahl): RESI-SMI16-SIO
• Serie / Modellfamilie: RESI-SMIx
• Max. zu steuernde SMI-Motoren: bis zu 16
• Schnittstellen: RS232, RS485, Ethernet (je nach Variante)
• Protokolle: MODBUS/RTU (seriell), MODBUS/TCP (Ethernet), ASCII-Textbefehle
• SMI-Bus-Netzteil: eingebaut (bei SIO/ETH Varianten); RESI-SMI16-DIAG: keine interne Stromversorgung (nur Diagnose/Abhören)
• Konfiguration: SMI EasyMonitor3 (Original SMI-Software)
• Kompatibilität: PCs, SPS, Mediensteuerungen, Minicomputer, Raspberry Pi, Arduino u.ä.
• Preis (MwSt. exkl.): 199.30 EUR (für die ausgewählte Attribut-Variante)
• Verfügbare Varianten: RESI-SMI8-SIO, RESI-SMI16-SIO, RESI-SMI8-ETH, RESI-SMI16-ETH, RESI-SMI16-DIAG
• Verfügbare Dokumente: Produktbeilagen, Handbuch, MODBUS/ASCII Mapping, Katalogseiten, CE-Konformitätserklärung
